Redactor:
José Luis Villanueva Muñoz
Ingeniero Industrial
Perito Industrial
CENTRO DE INVESTIGACIÓN Y ASISTENCIA TÉCNICA - BARCELONA
La Norma Básica de la Edificación NBE-CPI-82 (1), de obligado cumplimiento en todo el territorio nacional, establece las condiciones mínimas que deben reunir todos los edificios, con las salvedades que se establecen en las disposiciones que preceden en el Real Decreto, al texto artículado (Ver NTP 25.83).
La presente nota técnica pretende dos objetivos:
Divulgar un resumen del contenido técnico en el aspecto de medio manuales de extinción de la citada norma (texto entrepunteado).
Complementar, matizar o aclarar algunos aspectos de la misma para su aplicación.
4.2.2.4. Extintores móviles
a) Las características, criterios de calidad y ensayos de los extintores móviles se ajustarán a lo especificado en el "Reglamento de Aparatos a Presión" del Ministerio de Industria y Energía así como en las siguientes Normas UNE:
UNE 23-110/75 "Extintores portátiles de Incendio". Parte 1. Designación, duración de funcionamiento. Ensayos de Eficacia. Hogares Tipo.
UNE 23-110/80 "Extintores portátiles de Incendio." Parte 2. Estanqueidad, ensayo dieléctrico, ensayo de asentamiento, disposiciones especiales.
UNE 23-110/82 "Extintores Portátiles de Incendio". Parte 3. Construcción, resistencia a la presión, ensayos mecánicos.
Los extintores se clasifican en los siguientes tipos, en función del agente extintor:
Extintores de Agua.
Extintor de Espuma.
Extintor de Polvo.
Extintor de Anhídrido Carbónico (C02).
Extintor de Hidrocarburos Halogenado.
Extintor Específico para Fuegos de Metales.
Los agentes de extinción contenidos en extintores portátiles, cuando consistan en polvos químicos, espumas físicas o hidrocarburos halogenados, se ajustarán a las síguientes Normas UNE:
UNE 23-601-79 "Polvos químicos extintores. Generalidades."
UNE 23-602-81 "Polvo extintor. Características físicas y métodos de ensayo".
UNE 23-604-82 "Ensayos de propiedades físicas de la espuma proteica de baja expansión".
UNE 23-607-82 "Agentes de Extinción de Incendios. Hidrocarburos halogenados. Especificaciones".
En todo caso, la eficacia de cada extintor así como su identificación, según UNE 23-110-75, estará consignada en la etiqueta del mismo.
Se consideran extintores portátiles aquellos cuya masa sea igual o inferior a 20 kg. Si dicha masa fuese superior, el extintor dispondrá de un medio de transporte sobre ruedas.
b) Se instalará el tipo de extintor adecuado según la Adecuación de los extintores Tabla IV. 1 en función de las clases de fuego establecidas en la Norma UNE 23-010-76 "Clases de Fuego".
Clase A: Fuego de materias sólidas, generalmente de naturaleza orgánica, donde la combustión se realiza normalmente con formación de brasas.
Clase B: Fuego de líquidos o de sólidos licuables.
Clase C: Fuego de gases.
Clase D: Fuego de metales.
Si el fuego es en presencia de tensión eléctrica, inferior a 25 V cualquiera que sea su clase, se utilizarán los siguientes extintores con la adecuación que se señala:
Polvo polivalente - Aceptable hasta una tensión de 1.000 V
Polvo convencional - Adecuado
Anhídrido carbónico - Muy adecuado
Hidrocarburos halogenados - Muy adecuado
En caso de utilizarse en un mismo local extintores de diferentes tipos, se tendrá en cuenta la posible incompatibilidad entre la carga de los mismos.
c) Los extintores se situarán conforme a los siguientes criterios:
Se situarán donde exista mayor probabilidad de originarse un incendio, próximos a las salidas de los locales, y siempre en lugares de fácil visibilidad y acceso.
Su ubicación deberá señalizarse conforme a lo establecido en 6.7.1. (Ver el apartado "Señalización" de esta nota)
Los extintores portátiles se colocarán sobre soportes fijados a paramentos verticales o pilares, de forma que la parte superior del extintor quede como máximo a 1,70 m del suelo.
Los extintores que estén sujetos a posibles daños físicos, químicos o atmosféricos, deberán estar protegidos.
d) Se situarán extintores adecuados junto a equipos o aparatos con especial riesgo de incendio, como transformadores, calderas, motores eléctricos y cuadros de maniobra y control.
7.2.6. La instalación de Extintores Móviles, deberá someterse a las siguientes operaciones de mantenimiento y control de funcionamiento:
Se verificará periódicamente y como máximo cada tres meses, la situación, accesibilidad y aparente buen estado del extintor y todas sus inscripciones.
Cada 6 meses se realizarán las operaciones previstas en las instrucciones del Fabricante o Instalador. Particularmente se verificará el peso del extintor, su presión en caso de ser necesario, así como el peso mínimo previsto para los botellines que contengan agente impulsor.
Cada 12 meses se realizará una verificación de los extintores por personal especializado.
Las verificaciones semestrales y anuales se recogerán en tarjetas unidas de forma segura a los extintores, en las que constará la fecha de cada comprobación y la identificación de la persona que la ha realizado. En caso de ser necesarias observaciones especiales, éstas podrán ser indicadas en las mismas.
Las operaciones de retimbrado y recarga se realizarán de acuerdo con lo dispuesto en el "Reglamento de Aparatos a Presión" del Ministerio de Industria y Energía.

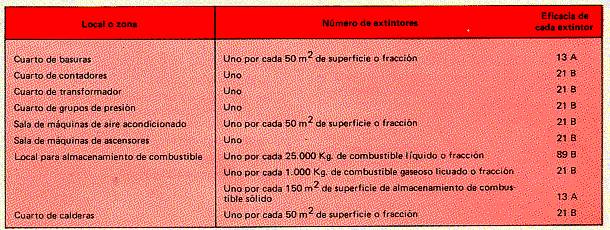

4.3.4. Se instalarán extintores móviles en los locales o zonas que a continuación se especifican y se ajustarán a la distribución y eficacia según UNE 23-110-75: "Extintores portátiles de incendios" que asimismo se indica:
En estos locales, se colocará al menos un extintor en el exterior y junto a la puerta de acceso

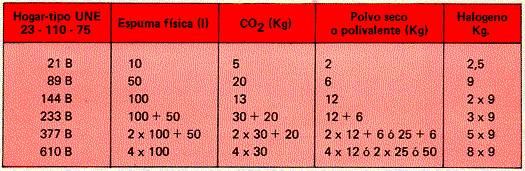

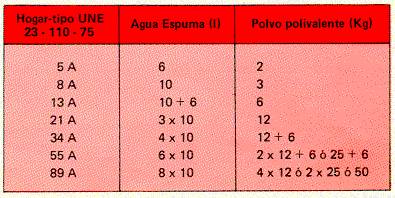

Para los extintores que no tengan especificada su eficacia con relación a los hogares-tipo que son capaces de extinguir, pueden adoptarse las eficacias meramente orientativas que se adjuntan en las tablas 1 y 2 (Extraídas de la R.T. 2 - EXT "Regla Técnica para instalación de Extintores Móviles" de Cepreven) (2)
La eficacia mínima precisa para los extintores que deban proteger un riesgo es función de una serie de parámetros tales como: densidad y peligrosidad de los combustibles, existencia de otros medios de lucha, formación del personal, etc.

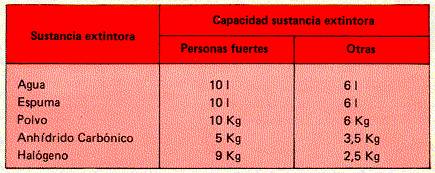

En principio es razonable una instalación dotada con extintores de una máxima capacidad de extinción y maniobrabilidad, adecuados al fuego que deban extinguir. Bajo este criterio la capacidad mínima recomendable sería la que aparece en la tabla 3.
Los extintores móviles se ubicarán de acuerdo con lo indicado en la NBE 4.2.2.4. c) y d) y 4.3.4.
La distancia a recorrer horizontalmente desde cualquier punto de un área protegida hasta encontrar el extintor adecuado más próximo será de 25 m. para fuegos tipo A y 15 m. para fuegos tipo B.
Siempre que sea necesario o conveniente para una mejor localización, los extintores se señalizarán de acuerdo con la Norma UNE 23-033-81.
La citada señalización podrá complementarse con las indicaciones direccionales que contiene la misma Norma.
Todo el personal del establecimiento será informado de los conocimientos básicos y precisos para la adecuada utilización de los extintores. Los vigilantes y miembros del equipo de seguridad contra incendios se adiestrarán en la utilización de los extintores sobre simulacros de fuego real. Para ello se programarán prácticas adecuadas al menos una vez al año, a ser posible en colaboración con el Parque de Bomberos más próximo.
(1)MINISTERIO DE OBRAS PUBLICAS Y URBANISMO
"NBE-CP1-82"
Real Decreto 2059/1981 de 10-4-1981 BB. 00. EE. del 18 y 19-9-81. Modificada en el
Real Decreto 1587/1982 de 25-6-1982 BOE de 21-7-1982.
(2)CEPREVEN
Regla Técnica para Instalación de Extintores Portátiles
R. T. 2-EXT. Madrid, 1.977.
