INSHT NTP 214: Carretillas elevadoras
Chariots de manutention automoteurs
Powered industrial trucks
Redactor: José Mª Tamborero del Pino
Ingeniero Industrial
CENTRO NACIONAL DE CONDICIONES DE TRABAJO
Se denominan carretillas automotoras de manutención o elevadoras, todas las máquinas que se desplazan por el suelo, de tracción motorizada, destinadas fundamentalmente a transportar, empujar, tirar o levantar cargas. Para cumplir esta función es necesaria una adecuación entre el aparejo de trabajo de la carretilla (implemento) y el tipo de carga.
La carretilla elevadora es un aparato autónomo apto para llevar cargas en voladizo. Se asienta sobre dos ejes: motriz, el delantero y directriz, el trasero. Pueden ser eléctricas o con motor de combustión interna.
Los diversos componentes de la carretilla se expresan en la figura 1:
Fig. 1
Es un elemento resistente que debe proteger al conductor frente a la caída de carga, y al vuelco de la carretilla. La mayoría de las carretillas la llevan de acuerdo con las normas A.N.S.I. (American National Standards Institute), F.E.M., I.S.O., etc. Puede estar cubierto de una superficie de vinilo contra inclemencias del tiempo.
Es un elemento rígido situado en la parte anterior del mástil que se desplaza junto con la plataforma de carga. Amplía la superficie de apoyo de las cargas impidiendo que la misma pueda caer sobre el conductor.
Asiento amortiguador y ergonómico
Asiento dotado de sistema de amortiguación para absorber las vibraciones. Asimismo debe estar diseñado ergonómicamente de forma que sujete los riñones del conductor y lo haga lateralmente frente a giros bruscos del vehículo.
Dispositivo aislante que envuelve el tubo de escape e impide el contacto con él de materiales o personas evitando posibles quemaduras o incendios.
Silenciador con apagachispas y purificador de gases
Son sistemas que detienen y apagan chispas de la combustión y además absorben los gases nocivos para posibilitar los trabajos en lugares cerrados.
Paro de seguridad de emergencia
Paro automáticamente el motor en caso de emergencia o situación anómala.
Todas las carretillas deberán llevar las siguientes placas indicadoras principales:
Placa de identificación. Datos fabricante.
Placa de identificación de equipos amovibles. Datos del fabricante y además capacidad nominal de carga, presiones hidráulicas de servicio caso de equipo accionado hidráulicamente, y una nota que ponga "Advertencia: Respete la capacidad del conjunto carretilla-equipo".
Presión de hinchado de neumáticos.
Inmovilización, protección contra maniobras involuntarias y los empleos no autorizados
Todas las carretillas deben llevar un freno de inmovilización que permita mantenerlo inmóvil con su carga máxima admisible y sin ayuda del conductor con la pendiente máxima admisible. La carretilla debe llevar un dispositivo de enclavamiento, por ejemplo de llave, que impida su utilización por parte de una persona no autorizada.
Avisador acústico y señalización luminosa marcha atrás
Necesario para anunciar su presencia en puntos conflictivos de intersecciones con poca visibilidad. Su potencia debe ser adecuada al nivel sonoro de las instalaciones anexas.
La función del conductor en el manejo de las carretillas elevadoras es primordial y por ello será persona preparada y específicamente destinada a ello. Hablamos someramente de la selección del carretillero y sus responsabilidades así como de su necesaria capacitación.
Los carretilleros deberán superar las siguientes pruebas dentro de las áreas de conocimientos y aptitudes:
Físicas
Visión
7/10 mínimo en cada ojo con o sin corrección.
Oído
Percibir conversaciones normales a una distancia de 7 m.
Corazón
No estar afecto de ninguna deficiencia que genere pérdida de consciencia.
Carecer de hernia
Psico-Fisiológicas
Campo visual
Ángulo de visión normal.
Colores
Distinguir de forma precisa los colores.
Reflejos
Reaccionar rápidamente frente a una agresión de tipo visual, auditiva o de movimientos.
Psico-técnicos
Superar pruebas técnicas de aptitud.
Técnicas
Conocimiento de todos los mandos y funciones de la carretilla.
Conocimientos de mecánica para resolver pequeñas incidencias.
La conducción de carretillas elevadoras está prohibida a menores de 18 años (Decreto nº 58-628 de 19.7.58).
El conductor de la carretilla es responsable de un buen uso de su carretilla tanto en lo que se refiere a:
Seguridad en general en el centro de trabajo: El conductor es responsable de las distintas situaciones que puede generar o provocar por su actuación incorrecta.
Vehículo y carga. El coste económico de la carretilla y de las cargas manipuladas condiciona a que el conductor deba ser persona preparada y por ello responsable del equipo que maneja.
La manipulación de cargas debería efectuarse guardando siempre la relación dada por el fabricante entre la carga máxima y la altura a la que se ha de transportar y descargar, bajo los siguientes criterios, en las diferentes fases del transporte: (Ver Fig. 2 Fases a, b, c, d, ,e y f).
|
a) |
|
b) |
|
c) |
d) |
|
|
e) |
f) |

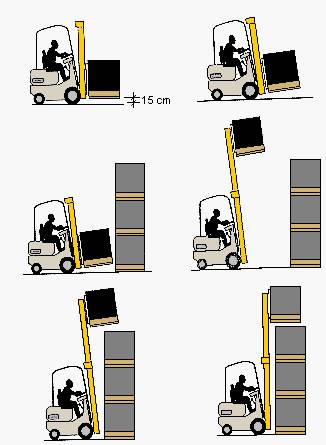

Fig. 2
Recoger la carga y elevarla unos 15 cms. sobre el suelo.
Circular llevando el mástil inclinado el máximo hacia atrás.
Situar la carretilla frente al lugar previsto y en posición precisa para depositar la carga.
Elevar la carga hasta la altura necesaria manteniendo la carretilla frenada. Para alturas superiores a 4 mts. programar las alturas de descarga y carga con un sistema automatizado que compense la limitación visual que se produce a distancias altas.
Avanzar la carretilla hasta que la carga se encuentre sobre el lugar de descarga.
Situar las horquillas en posición horizontal y depositar la carga, separándose luego lentamente.
Las mismas operaciones se efectuarán a la inversa en caso de desapilado.
La circulación sin carga se deberá hacer con las horquillas bajas.
La circulación por rampas o pendientes deberá seguir una serie de medidas que se describen a continuación: (ver Fig. 3)
Fig. 3
Si la pendiente tiene una inclinación inferior a la máxima de la horquilla ( a < ß ) se podrá circular de frente en el sentido de descenso, con la precaución de llevar el mástil en su inclinación máxima.
Si el descenso se ha de realizar por pendientes superiores a la inclinación máxima de la horquilla ( a > ß), el mismo se ha de realizar necesariamente marcha atrás.
El ascenso se deberá hacer siempre marcha adelante.
La estabilidad o equilibrio de la carretilla está condicionada por la posición del centro de gravedad, el cual varía en función de la diversidad de trabajos y los distintos volúmenes que se manejan.
El equilibrio de una carretilla se mantendrá siempre que se cumpla la ecuación: (Ver Fig. 4)
Fig. 4. En posición estática la máquina está en equilibrio
F x I = FM L
F: Peso de la carga
FM : Peso de la máquina y contrapesos
I: Brazo de palanca de la carga
L: Brazo de palanca del peso de la carretilla
Los valores de la carretilla son fijos por lo que el peso de la carga y su distancia al eje que pasa por la ruedas delanteras son las variables que deberán conocerse previamente a la ejecución de los movimientos, para asegurar el equilibrio.
Para ello, existe una relación entre capacidad nominal y distancia del c.d.g. al talón (extremo interior) de la horquilla según la Tabla 1.
Tabla 1
Lo anterior se deberá complementar con la utilización de contenedores, paletas con la carga flejada, etc. que impidan la caída total o parcial de las cargas transportadas.
La carretilla debe adaptarse a los locales en los que va a trabajar y a su vez el diseño de los ámbitos donde deba moverse la carretilla se ajustará a las características de dichos ingenios. Así pues, se deberán tomar en cada caso las siguientes medidas:
Se debe utilizar una carretilla compatible con el local donde debe operar. Así en función de si debe trabajar al aire libre, en locales cubiertos pero bien ventilados o en locales cerrados de ventilación limitada, se eligirá la fuerza motriz de la máquina y depuradores de gases de escape. Además según lo mismo, la carretilla deberá estar provista de iluminación propia a no ser que sólo trabaje en locales al aire libre y en horas diurnas.
Es necesario prever un lugar para guardar las carretillas así como para efectuar labores de mantenimiento.
Los suelos deben ser resistentes al paso de las carretillas en el caso de máxima carga y antiderrapantes de acuerdo con el tipo de rueda o llanta utilizada.
Deberán eliminarse cualquier tipo de agujeros, salientes o cualquier otro obstáculo en zonas de circulación de carretillas.
El diseño de los pasillos de circulación debe cumplir las siguientes normas: (Ver Fig. 5)
Fig. 5
La anchura de los pasillos no debe ser inferior en sentido único a la anchura del vehículo o a la de la carga incrementada en 1 metro.
La anchura, para el caso de circular en dos sentidos de forma permanente, no debe ser inferior a dos veces la anchura de los vehículos o cargas incrementado en 1,40 metros.
Las puertas deben cumplir lo indicado en el apartado de pasillos y su altura ser superior en 50 cm a la mayor de la carretilla o de la carga a transportar. La utilización de puertas batientes exigirá la existencia de una zona transparente que posibilite una visibilidad adecuada.
Habrá que tener en cuenta la existencia de entramados, canalizaciones aéreas, etc. en los lugares de paso de las carretillas.
Inspecciones previas a la puesta en marcha y conducción
Antes de iniciar la jornada el conductor debe realizar una inspección de la carretilla que contemple los puntos siguientes:
Ruedas (banda de rodaje, presión, etc.).
Fijación y estado de los brazos de la horquilla.
Inexistencia de fugas en el circuito hidráulico.
Niveles de aceites diversos.
Mandos en servicio.
Protectores y dispositivos de seguridad.
Frenos de pie y de mano.
Embrague, etc.
En caso de detectar alguna deficiencia deberá comunicarse al servicio de mantenimiento y no utilizarse hasta que no se haya reparado.
Toda carretilla en la que se detecte deficiencia o se encuentre averiada deberá quedar claramente fuera de uso advirtiéndolo mediante señalización. Tal medida tiene especial importancia cuando la empresa realiza trabajo a turnos.
A título orientativo se dan las siguientes reglas genéricas a aplicar por parte del conductor de la carretilla en la jornada de trabajo:
No conducir por parte de personas no autorizadas.
No permitir que suba ninguna persona en la carretilla.
Mirar en la dirección de avance y mantener la vista en el camino que recorre.
Disminuir la velocidad en cruces y lugares con poca visibilidad.
Circular por el lado de los pasillos de circulación previstos a tal efecto manteniendo una distancia prudencial con otros vehículos que le precedan y evitando adelantamientos.
Evitar paradas y arranques bruscos y virajes rápidos.
Transportar únicamente cargas preparadas correctamente y asegurarse que no chocará con techos, conductos, etc. por razón de altura de la carga en función de la altura de paso libre.
Deben respetarse las normas del código de circulación, especialmente en áreas en las que pueden encontrarse otros vehículos.
No transportar cargas que superen la capacidad nominal.
No circular por encima de los 20 Km/h. en espacios exteriores y 10 Km/h. en espacios interiores.
Cuando el conductor abandona su carretilla debe asegurarse de que las palancas están en punto muerto, motor parado, frenos echados, llave de contacto sacada o la toma de batería retirada. Si está la carretilla en pendiente se calzarán las ruedas.
Asimismo la horquilla se dejará en la posición más baja.

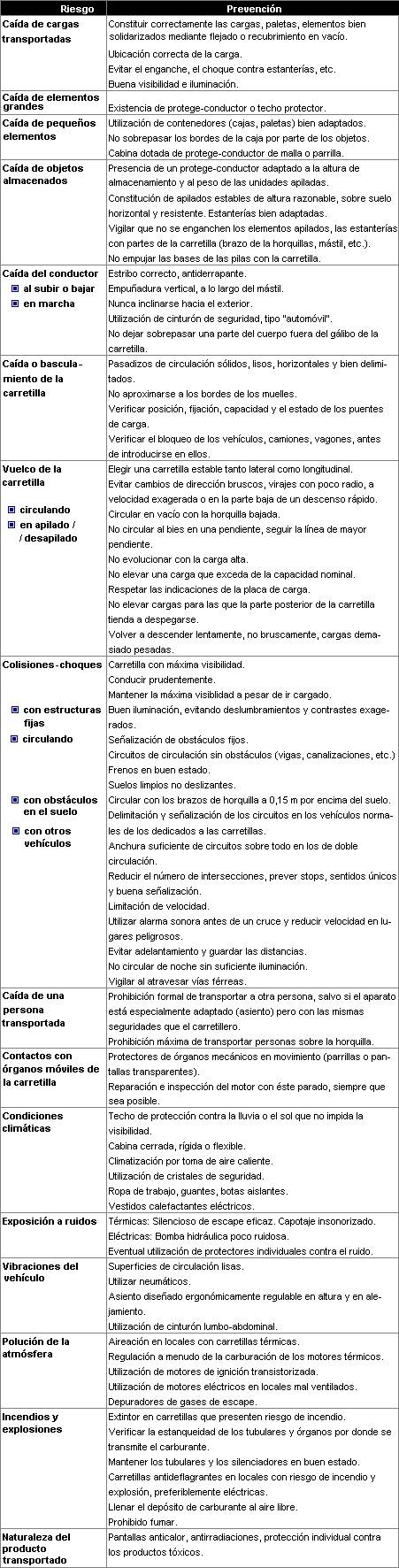

Los principales riesgos y su prevención se especifican en la siguiente tabla:
El equipo de protección personal recomendado es el siguiente:
Mono de mangas, amplio que no moleste la conducción adaptado a las condiciones climáticas. Evitar bolsillos exteriores, presillas u otras partes susceptibles de engancharse a los mandos.
Resistentes y flexibles para no molestar la conducción.
De seguridad con punteras metálicas y con suelas antideslizantes, cuando además el operario en su puesto de trabajo debe actuar operaciones de manutención manual.
Aconsejable llevar casco de seguridad.
Conveniente para jornadas de trabajo largas y zonas de circulación poco uniformes.
El mantenimiento preventivo es indispensable para el buen funcionamiento de las carretillas de manutención.
Como principio básico se deberán seguir las normas dictadas por el constructor según las reglas siguientes:
El entretenimiento deberán realizarlo únicamente personal cualificado y autorizado.
Se revisarán periódicamente los frenos, dirección, avisadores, iluminación, reguladores, válvulas de descarga del circuito de elevación y mecanismos de inclinación y elevación. Asimismo se hará lo propio con los sistemas hidráulicos, en especial lo concerniente a fugas interiores o exteriores.
Se revisarán periódicamente los protectores y dispositivos de seguridad.
Las baterías, motores, controles, interruptores fin de carrera, dispositivos de protección, cables, conexiones y sobre todo el buen estado de aislamiento de la instalación eléctrica deben ser inspeccionados periódicamente.
Los neumáticos deberán verificarse para descubrir cualquier indicio de deterioro de los flancos y de las llantas.
Deberá mantenerse la presión descrita por el fabricante.
(1) DATA SHEET
Liquefied petroleum gases for industrial trucks.
Ed. 1974
(2) I.N.R.S.
Mesures de securité applicables aux charlots automoteurs à conducteurs portés
Note nº1026-84-76, Ed. 1976
(3) JORK Lift Operations
Manufacturing Chemists Association
Inc. Ed. 1960
(4) CISPALSA
Instrucciones de empleo para conductores de carretillas térmicas de horquilla
Fenwichk, Ed. 1972
(5) C.N.E. - F.E.M.
Safety code for powered industrial trucks - General
Ed. 1979
Requirements to be observed by the manufacturers
Ed. 1985
(6) C.N.E. - F.E.M.
Trucks operated with an indeterminated offset load
Ed. 1981
(7) DAULL, P.
Chariots de manutention automoteurs
Paris, INRS, 1976(8) F.E.M.
Código de seguridad para la utilización y el entretenimiento de las carretillas
automotoras de manutención
5ª Ed. 1981
(9) F.E.M.
Curso para la formación de conductores de carretillas elevadores con horquilla
7ª Ed. 1981
(10) F.E.M.
Consejos para la utilización de carretillas de manutención elevadoras
Ed. 1974
(11) U.N.E. 58401
Carretillas elevadoras. Ensayos de estabilidad
(12) U.N.E. 58401
Carretillas elevadoras. Ruedas, medidas y capacidades
(13) U.N.E. 58403
Carretillas elevadoras. Designación capacidades normales
(14) U.N.E. 58405
Carretillas elevadoras. Tensión. Baterías de tracción para uso de carretillas
eléctricas
(15) U.N.E. 58406
Carretillas elevadoras. Tableros porta-accesorios
