Échafaudages volants à commande manuelle (II):
normes de montage et utilisation
Hanging Scaffolding (II): assembly and Utilisation Standars
Redactor:
José Mª Tamborero del Pino
Ingeniero Industrial
CENTRO NACIONAL DE CONDICIONES DE TRABAJO
| Esta NTP es complementaria de las NTP 530-99 y NTP 532-99 y consta en síntesis de las normas de montaje y desmontaje de los andamios, pescantes y contra pesos, recomendaciones de uso y normas de mantenimiento. |
Esta NTP desarrolla una serie de normas técnicas de montaje y desmontaje del conjunto del andamio como forma de prevenir los factores de riesgo relacionados en la nota técnica complementaria relativa a las normas constructivas. Asimismo se incluyen recomendaciones de uso, prohibiciones y mantenimiento.
Algunos de los factores de riesgo y sus causas relacionados con el montaje y la utilización de los andamios colgados móviles podrán ser evitados si se siguen una serie de normas que describimos en este apartado. Estas normas se refieren a un andamio colgado formado por la plataforma de trabajo, los pescantes, el aparejo de elevación y los cables de sustentación y seguridad.
Los montadores deben estar formados para hacer este tipo de trabajos además de llevar casco de seguridad y equipo individual de protección anticaídas.
La formación necesaria de los montadores deberá incluir la interpretación del plan de montaje y desmontaje y las medidas de seguridad a seguir en cada caso y que deben incluir la prevención de los riesgos de caída de personas u objetos, los procedimientos de trabajo mediante la utilización de equipos de protección individual, los efectos de las condiciones meteorológicas adversas y cambiantes, los coeficientes de carga y cualquier otro riesgo que entrañen dichas operaciones.
Los pescantes se pueden anclar al forjado practicando un orificio en el mismo mediante un tornillo fijado a la cara inferior del forjado mediante una pletina inferior; de esta forma la solicitación de los esfuerzos se reparte en tres puntos resistentes del forjado (nervios o viguetas). Fig. 1
Figura 1. Pescante anclado al forjado
Si en el forjado no se pueden practicar taladros se deben colocar los contrapesos reglamentarios mediante la disposición de una base metálica a la que se ancla el tornillo de la cola del pescante. Sobre esta base se colocan los contrapesos hasta un total de 500 Kg. por pescante. Fig. 2

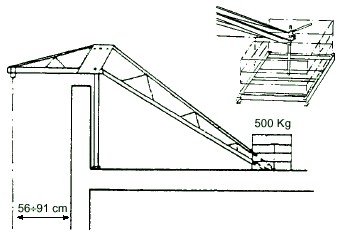

Figura 2. Pescante anclado mediante contrapesos
En la instalación de los pescantes debe tenerse la precaución de apoyarse sobre zonas estables y resistentes. Asimismo para evitar cargas puntuales, es recomendable colocar tablones debajo del caballete y de la base de contrapesos para un mejor reparto de las cargas.
En la pluma lleva dos argollas donde se anclan los dos ganchos de los cables del andamio.
Los contrapesos utilizados deben ser de construcción sólida (hormigón, fundición, etc.) descartando materiales utilizables en la obra. El coeficiente de seguridad debe ser de 3, por lo que el lastre a colocar en la cola de los pescantes vendrá dado por la fórmula:
P´l´> 3 Pl
Siendo:
P´ = Peso del contrapeso
l´ = Longitud de la cola del pescante
P = Peso de la carga
l = Longitud de vuelo de la pluma
Se deben colocar sobre una base rígida y resistente, sólidamente anclada a la cola del pescante y fijados de forma que no se puedan sacar por una persona no autorizada o de forma accidental. Además se debe asegurar su estabilidad repartiéndolos uniformemente sobre la base a ambos lados del tornillo de fijación. Se debe tener en cuenta que la carga a distribuir sobre la base de contrapesos debe ser igual a la carga real total del andamio.
Los cables caen a lo largo de la fachada pasando por el aparejo de elevación; el cable de seguridad lleva en su extremo inferior un contrapeso para darle tensión.
La plataforma puede estar compuesta por uno o varios módulos, que pueden ser de diferentes longitudes de 1 a 3 m. Cada módulo está compuesto por el chasis y las barandillas de protección. El chasis lleva un suelo antideslizante y dos zócalos que constituyen la parte resistente. Fig. 3

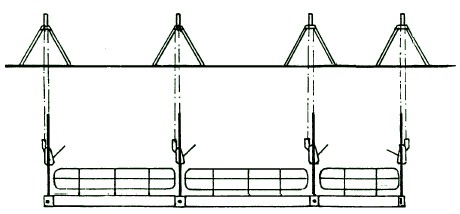

Figura 3. Andamio colgado con tres módulos y cuatro pescantes
Su unión es articulada y se hace mediante orejas situadas en los extremos de los zócalos y por medio de un eje que a su vez soporta un accesorio llamado lira a la que va unido el aparejo de elevación. El diseño de las liras permite el paso entre los módulos interiores. Fig. 4
Figura 4. Acoplamiento de módulos y liras
Los dos extremos de la plataforma se cierran mediante un complemento acoplable a la lira y hasta 1 m de altura que hace las funciones de protección lateral. Fig. 5

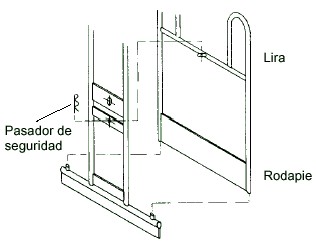

Figura 5. Montaje de la protección lateral de la plataforma
La resistencia del suelo debe ser de 200 Kg./m2 . La anchura útil mínima de la plataforma debe ser de 500 mm según pr. EN 1808 Normas de montaje
El montaje de la plataforma y de los aparatos de elevación debe realizarse siguiendo las instrucciones contenidas en el plan de montaje bajo la dirección de un técnico competente.
Describimos las normas de montaje de la plataforma y de los aparatos de elevación.
Se deben colocar los módulos alineados en una superficie plana.
Levantar las barandillas hasta la vertical. Fig. 6
Posicionar el tubo de la lira frente a las orejas de los andamios y atravesarlos con el eje.
Fijar de forma efectiva los pasadores en los taladros provistos al efecto en cada eje.
Colocar en las liras extremas los complementos de seguridad.
Figura 6. Despliegue de las barandillas.
Asegurarse que las zonas o superficies de apoyo son estables y resistentes.
a una distancia entre 56 y 91 cm de la fachada para que la plataforma quede a una distancia entre 10 y 45 cm. Fig. 2.
Calcular la separación correcta entre pescantes en función de los módulos existentes, teniendo en cuenta la argolla en que se anclan cada uno de los dos cables, para que todos los cables bajen paralelos entre sí y perpendiculares al suelo. Además el caballete de apoyo debe situarse en posición vertical. Fig. 7

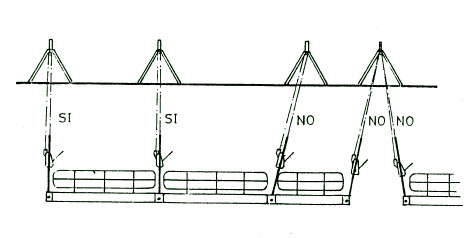

Figura 7. Instalación de pescantes
Si los pescantes no se colocan bien, estos pueden volcar. Hay que remarcar que un pequeño ángulo con el andamio en el suelo, se va incrementando en la parte superior, formando componentes con esfuerzos laterales muy peligrosos. Fig. 8

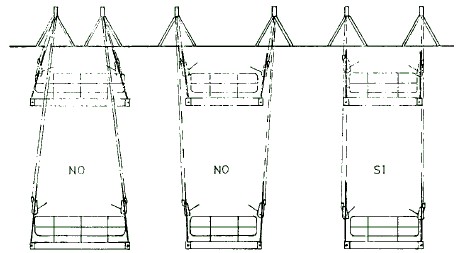

Figura 8. Colocación de pescante. Ejemplos prácticos
Unir la pluma con la cola en la posición adecuada, mediante dos tornillos. Fig. 9

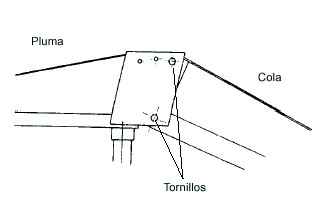

Figura 9 Unión entre la pluma y la cola de un pescante
Situar el caballete y apoyar el pescante sobre él. Fig. 10
Figura 10. Apoyo correcto del pescante sobre el caballete
Si se ancla al tejado, se realizará mediante pletinas atornilladas a la cara inferior del forjado de modo que la solicitación de esfuerzos se reparta en tres puntos resistentes del forjado (nervios o viguetas); el tornillo de anclaje se fijará a su vez a la cola del pescante, roscando la tuerca totalmente. Fig. 1
Si se estabiliza mediante contrapesos fijar la base de contrapesos con el tornillo de anclaje a la cola del pescante, roscando la tuerca totalmente; a continuación colocar los contrapesos con un mínimo de 500 Kg. por pescante. Fig. 2
Anclar los cables de trabajo y de seguridad en las argollas correspondientes de la pluma.
Prever cables con una longitud mayor que la de la fachada.
Pasar los dos cables por el aparato de elevación asegurándose que no se entrecruzan.
Anclar el aparato a la lira. Fig. 11

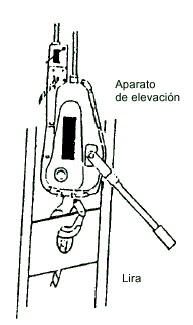

Figura 11. Anclaje del aparato de elevación a la lira
Colocar un contrapeso, de al menos 25 Kg. en el cable de seguridad, de forma que quede a unos 20 cm del suelo.
Antes de iniciar el ascenso definitivo realizar una prueba del conjunto a escasa altura del suelo.
Una vez montado el conjunto del andamio se deben seguir las siguientes recomendaciones:
El recorrido que ha de realizar la plataforma ha de estar libre de obstáculos.
La plataforma ha de subirse hasta su posición de trabajo descargada de materiales y manteniéndola lo más horizontal posible. En sucesivas posiciones se debe respetar este principio.
La carga máxima conjunta del andamio, personal y la carga no debe sobrepasar los 500 Kg.
La carga debe repartirse lo más uniformemente posible por la superficie.
Amarrar el andamio a la fachada si se debe hacer algún esfuerzo sobre la construcción desde la plataforma; en este caso se debe tener en cuenta antes de cambiarlo de posición.
Cuando no se pueda amarrar el andamio, los operarios utilizarán equipos de protección individual, tipo arnés por ejemplo.
Si la superficie del andamio esta sucia o resbaladiza se debe limpiar antes de utilizarlo .
No entrar o salir de la plataforma de trabajo, mientras no esté garantizada su inmovilidad.
Acotar los niveles inferiores de la vertical de la andamiada.
Al utilizar los andamios colgados tener en cuenta las siguientes prohibiciones que deben conocer los trabajadores que vayan a utilizarlos:
Utilizar la plataforma con velocidades del viento superiores a 12,5 m/seg.
Motorizar la plataforma.
Sobrecargar la plataforma con cargas superiores a su capacidad nominal indicada en las etiquetas que lleva adheridas el propio andamio.
Subir o bajar el andamio por parte de un sólo operario.
Subir un número de personas mayor al indicado.
Saltar sobre el andamio o echar objetos pesados.
Subirse sobre las barandillas, tablas, cajas u otros elementos.
Utilizar aparatos de elevación no certificados.
Transportar materiales que sobresalgan de los límites de la plataforma.
Utilizar materiales de obra, sacos de arena o bidones de agua como contrapesos.
Echar cualquier tipo de material desde el andamio.
Una vez acabados los trabajos realizados con la ayuda del andamio, éste se debe desmontar tomando las precauciones correspondientes contenidas en las instrucciones del plan de montaje y desmontaje bajo la dirección de un técnico competente siguiendo las siguientes fases principales:
Desmontar el aparato de elevación y los cables correspondientes enrollándolos correctamente.
Desmontar las liras sacando los ejes de unión.
Plegar las barandillas.
Quitar los contrapesos y desmontar los pescantes.
El mantenimiento del andamio exige una inspección visual antes de su primera utilización y semanalmente de cada uno de los elementos que lo componen. Este reconocimiento se hará cargado con 1,5 veces la carga nominal de trabajo y con el andamio situado a 20 cm del suelo. Esta inspección comprenderá principalmente:
Los pasadores de los ejes de las liras están correctamente puestos
Todos los ganchos tienen su pestillo de seguridad
Aparición de puntos de oxidación en los distintos elementos del andamio
Existencia de deformaciones, sobre todo en las zonas de unión de los componentes
Apriete de los tornillos de unión del pescante
Correcto estado de los pasadores y elementos de unión
Estado de los cables
Estado, cantidad y fijación de los contrapesos
Mantener los aparatos de elevación y dispositivos anticaídas así como los cables en buen estado y limpios. Lubrificarlos siguiendo las instrucciones de los fabricantes.
Cualquier anomalía debe subsanarse por los servicios técnicos correspondientes antes de iniciar los trabajos.
R.D. 1627/1997 de 24 de Octubre, por el que se establecen disposiciones mínimas de seguridad y salud en las obras de construcción (B.O.E. 25.X.1997)
R.D. 485/1997 de 14 de Abril, sobre disposiciones mínimas en materia de señalización de seguridad y salud en el trabajo (B.O.E. 23.IV.1997)
R.D. 1215/1997 de 18 de Julio, sobre disposiciones mínimas en la utilización por los trabajadores de los equipos de trabajo (B.O.E. 7.8.1997)
Convenio Colectivo General del Sector de Construcción. (B.O.E. 4.06.1998)
Art. 15.2 Seguridad y Salud. Se aplica el Anexo II y el Cap. XVI excepto las secciones 1ª y 2ª de la Ordenanza General de la Construcción, Vidrio y Cerámica de 28 de Agosto de 1970 (B.B.O.O.E.E. de 5, 6, 7, 8 y 9 de Septiembre de 1970) siempre que no se opongan a la legislación vigente en cada momento
R.D. 56/1995 de 20 de enero de 1995 (B.O.E. de 8 de febrero de 1995) por el que se modifica el R.D.1435/1992 de 27 de diciembre sobre aproximación de las legislaciones de los Estados miembros sobre máquinas.
Directiva 89/392/CEE de 14 de junio relativa a la aproximación de las legislaciones de los Estados miembros sobre máquinas modificada por las 91/368/CEE de 20 de junio (elevación de cargas), 93/44/CEE de 14 de junio (elevación de personas) y 93/68/CEE de 22 de julio (marcado CE de conformidad).
