4.1.1 - Memoria

    En la Memoria se señalarán: las acciones previstas ajustadas a la Norma NBE AE-88; las tensiones de cálculo de los diferentes tipos de fábrica de ladrillo empleados, y la comprobación de las secciones que lo requieran.

    Se reseñará explícitamente que todo ello se ajusta a esta Norma, o en su caso, se justificará su validez, de acuerdo con el apartado 1.3.

    4.1.2 - Planos

    Figurarán planos de estructura en los que se definirán suficientemente los siguientes extremos:

    4.1.3 - Pliego de Condiciones

    En el Pliego de Condiciones del Proyecto se incluirán los artículos precisos para establecer las condiciones exigidas a los ladrillos y a los morteros y su comprobación, y las especificaciones para los muros.

    4.2.1 - Muro aparejado

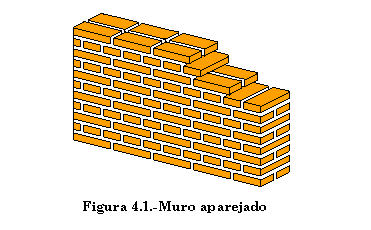

    Muro trabado en todo su espesor ejecutado con una sola clase de ladrillo (Figura 4.1).

    4.2.2 - Muro verdugado

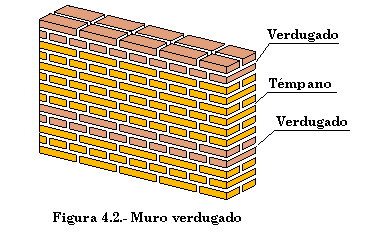

    Muro aparejado en el que alternan témpanos de una clase de ladrillo con verdugadas de ladrillo más resistentes (Figura 4.2), que pueden ser armadas.

    4.2.3 - Muro doblado

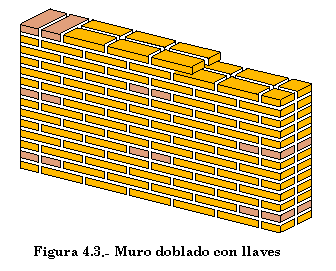

    Muro de dos hojas adosadas, de la misma o de distinta clase de ladrillo, con elementos que las enlazan: verdugadas, bandas, llaves o anclajes (Figura 4.3).

    4.2.4 - Muro capuchino

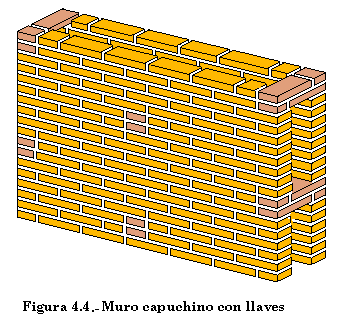

    Muro de dos hojas, de la misma o de distinta clase de ladrillo, con cámara intermedia y elementos que las enlazan: verdugadas, bandas, llaves o anclajes (Figura 4.4).

    4.2.5 - Muro apilastrado

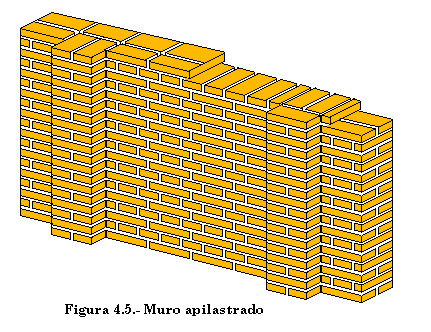

    Muro aparejado, con resalto de pilastras (Figura 4.5).

    4.3.1 - Muro aparejado

    El espesor de los muros que sustentan forjados será no menor de 11,5 cm y el de los muros transversales no menor de 9 cm, siempre que encuentren a otros muros con traba efectuada de hilada a hilada.

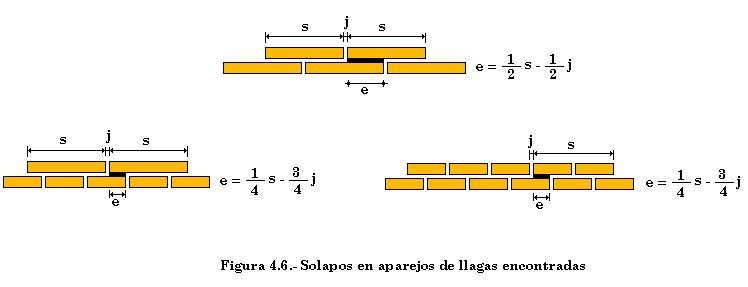

    Podrá adoptarse cualquier tipo de aparejo de llagas encontradas, es decir, llagas de una sola hilada de altura, y con solapos no menores que 1/4 de la soga menos una junta (Figura 4.6).

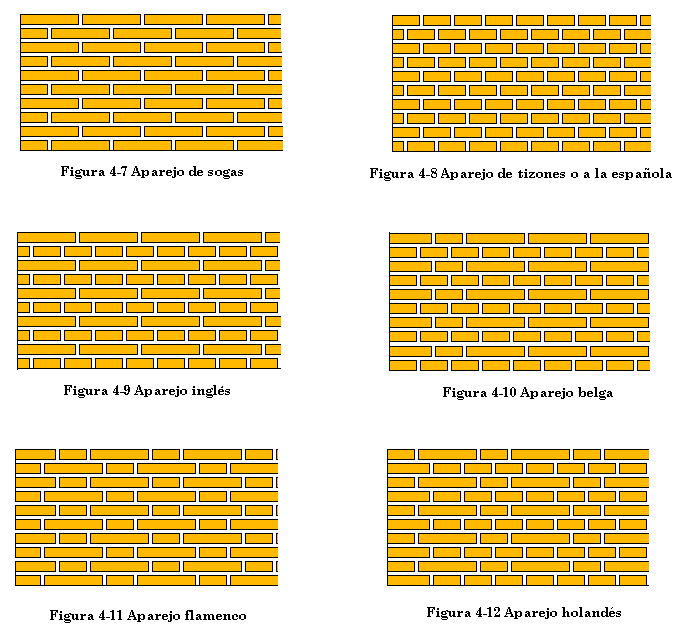

    Los aparejos fundamentales son: de sogas (Figura 4.7), de tizones (Figura 4.8) de sogas y tizones en hiladas alternas, ejemplo: inglés (Figura 4.9) y belga (Figura 4.10); de sogas y tizones en toda la hilada, ejemplos: flamenco (Figura 4.11) y holandés (Figura 4.12). Existen variantes con otros juegos decorativos de juntas, que cumplen también las condiciones anteriores.

    Podrá emplearse todo motivo decorativo en resaltos o rehundidos que cumplan las condiciones anteriores de aparejo. Se podrá tomar como espesor de un muro con rehundidos el nominal definido por los paramentos exteriores si cumple todas las condiciones siguientes:

    Si no se cumple alguna de estas condiciones, el espesor del muro será igual al nominal menos la profundidad máxima de los rehundidos.

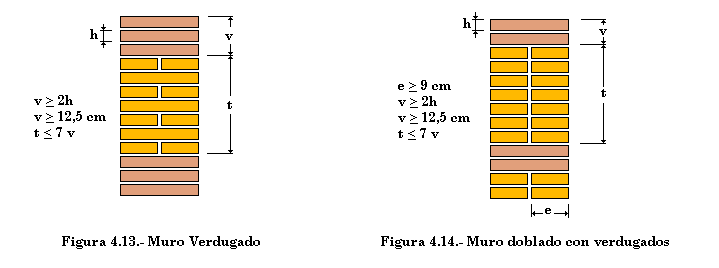

    4.3.2 - Muro verdugado

    4.3.3 - Muro doblado

    Cada hoja cumplirá las condiciones de aparejo del apartado 4.3.1; las dos hojas se ejecutarán simultáneamente y se macizará de mortero la junta entre ambas, y el espesor de cada hoja será no menor de 9 cm.

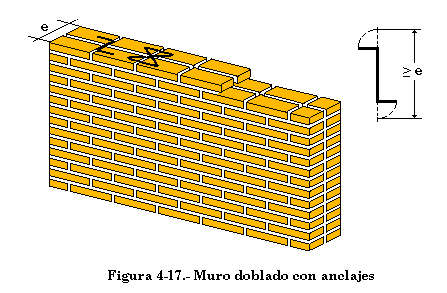

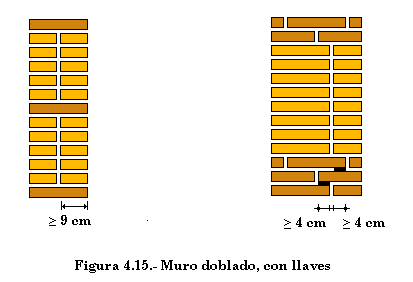

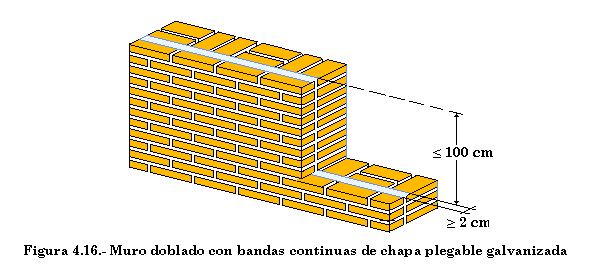

    Los elementos de enlace entre las hojas pueden consistir en:

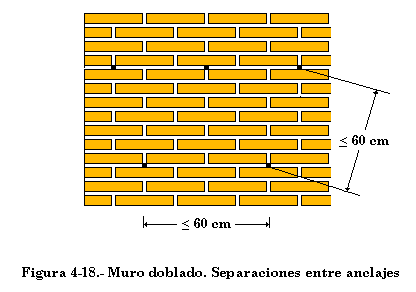

    Las llaves y los anclajes se dispondrán al tresbolillo (Figura 4.18), y su separación entre centros no será mayor que 60 cm.

    4.3.4 - Muro capuchino

    Cada hoja cumplirá las condiciones de aparejo del apartado 4.3.1; el espesor de cada hoja será no menor de 9 cm.

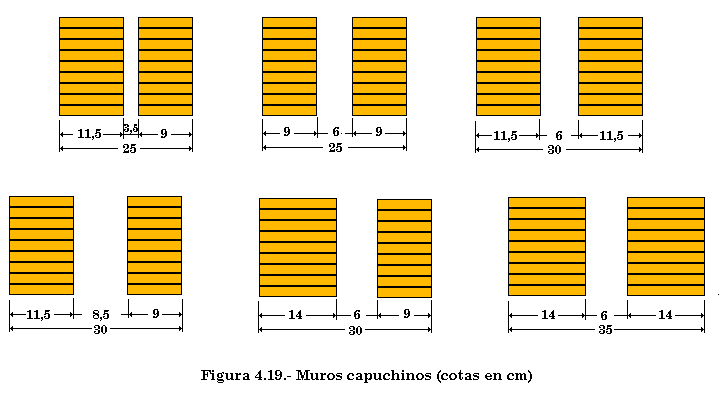

    El ancho de la cámara interior no será mayor que 11 cm; se recomiendan anchos de 3,5 cm, 6 cm y 8,5 cm, que dan espesores totales de muro acoplables a las redes modulares de 10 cm, o a las submodulares (Figura 4.19).

    Las bandas, llaves y anclajes cumplirán las condiciones del apartado 4.3.3.

    Se colocará una verdugada, con las condiciones del apartado 4.3.2, bajo toda cadena de forjado, y bajo toda zapata de apoyo (artículo 4.6).

    4.3.5 - Muro apilastrado

    Cumplirá las condiciones del apartado 4.3.1; las pilastras se ejecutarán simultáneamente con el muro, e irán aparejadas con él, de acuerdo con las condiciones señaladas en dicho apartado.

    4.3.6 - Juntas

    Las juntas se denominan tendeles cuando son continuas y, en general, horizontales, y llagas cuando son discontinuas y, en general, verticales.

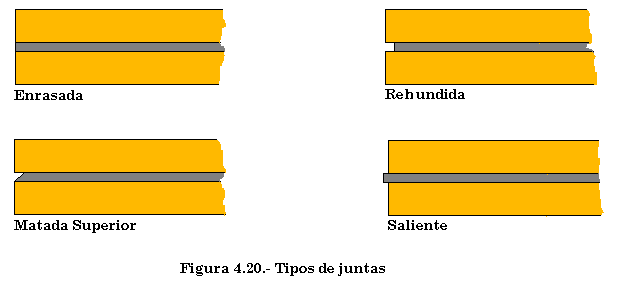

    Las juntas de las fábricas vistas se terminan con rejuntado, que puede ser de varias clases. En fábricas resistentes se recomienda la terminación enrasada y la matada superior (Figura 4.20).

    Los solapos de la traba serán no menores que 1/4 de la soga menos una junta. El número de ladrillos que atizonen cada plano de enlace no será menor que 1/4 del total.

    Los forjados, en general, enlazarán con los muros en que se sustentan, y con los transversales, mediante cadenas de hormigón armado. Estas cadenas están además sometidas a flexión y cortadura por diferencias de asiento y otras causas, y a tracción o compresión por acciones de viento o sísmicas, que se calcularán cuando sea preciso. Las cadenas pueden también servir de dinteles calculándolas para ello.

    Las cadenas cumplirán las condiciones siguientes:

    Cuando el proyectista juzgue innecesarias las cadenas de atado (daños leves, poca altura, terreno conocido, sismicidad despreciable, etc.) podrán suprimirse, acogiéndose al apartado 1.3.

    Son convenientes en los edificios las disposiciones simétricas, o lo más equilibradas posible. Esto es particularmente importante en edificios situados en localidades de grado sísmico VII o superior, en los que debe procurarse, además, que el baricentro y el centro de torsión de las cargas del edificio coincidan o estén próximos.

    Los esfuerzos horizontales que actúan perpendicularmente al paramento de un muro se transmiten a través de los forjados a los muros transversales y de éstos a la cimentación, salvo en el caso del muro aislado, que debe ser estable por sí mismo.

    Las condiciones de los apartados 4.4 y 4.5 tienen por objeto asegurar esta transmisión de esfuerzos. El cálculo de estos esfuerzos y de las tensiones producidas se realizarán de acuerdo con el Capítulo V.

    La distancia máxima entre juntas de dilatación se fijará de acuerdo con los datos reseñados en la Tabla 4.1.

    Los valores de la Tabla 4.1 corresponden a edificios de planta rectangular o concentrada. Si la planta tiene forma asimétrica, con alas en forma de L, U, etc., se dispondrán juntas de dilatación en las líneas de encuentro de las alas, siempre que las longitudes de éstas sean mayores que la mitad de los valores de la Tabla 4.1.

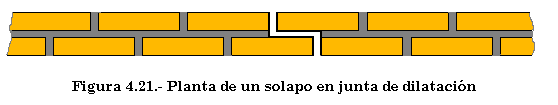

    Siempre que sea posible la junta se proyectará con solapo (Figura 4.21).

    En los muros de fábrica es típica la cimentación con zapatas corridas si el terreno de características adecuadas está a poca profundidad. Si la profundidad es superior a 3-5 m. suele ser más económica la cimentación con zapatas aisladas, si la excavación de pozos es posible, o con pilotes en caso contrario.

    Las zapatas corridas y aisladas se realizan, en general, con hormigón en masa y, cuando es preciso, con hormigón armado. El tipo de cemento, y la dosificación del hormigón, se eligen en función de la resistencia exigible y de la durabilidad frente a los agentes agresivos del terreno que pudieran existir. Pueden realizarse con mampostería o con fábrica de ladrillo con precauciones semejantes.

    Según el tipo de cimentación se seguirán las prescripciones de los apartados: 4.9.1, 4.9.2 y 4.9.3.

    4.9.1 Cimentación con zapatas corridas

    La excavación de la zanja para la zapata corrida de un muro, o para la zapata corridas aislada de un pilar, se realizará con las precauciones debidas, entibando si fuese preciso.

    Las zapatas corridas deben ser continuas, pasando por debajo de los huecos si el ancho de éstos no es superior a dos veces la altura de la zapata.

    Se enlazarán las cimentaciones de los distintos muros longitudinales y transversales de la forma más eficaz posible.

    La base de la zapata corrida de un muro será siempre horizontal. Estará situada en un solo plano cuando sea posible económicamente; en caso contrario, se distribuirá en banqueos con uniformidad.

    La altura de cada banqueo no será superior a 3/4 de la altura de la zapata corrida. La base de las zapatas aisladas de pilares estará en un solo plano horizontal.

    4.9.2 - Cimentación con zapatas aisladas

    Se emplearán zapatas aisladas de cimentación cuando la profundidad del terreno adecuado para cimentar haga desaconsejable la solución de zapatas corridas y las condiciones del terreno superior permitan la excavación económica de pozos.

    El fondo del pozo se ensanchará para que la base de la zapata aislada tenga el diámetro debido.

    Se desaconseja la sustitución de la viga por arcos de fábrica sobre las zapatas aisladas y si se emplea se dispondrán tirantes hormigonados para la absorción de los empujes.

    4.9.3 - Cimentación por pilotes

    Se emplearán pilotes cuando la profundidad del terreno adecuado para cimentar y/o las condiciones del terreno superior así lo aconsejen.

    Las cabezas de cada grupo de pilotes se enceparán debidamente y estos encepados se enlazarán con una viga, empotrada en ellos, que cumpla las condiciones establecidas en el apartado 4.9.2.

    Las vigas que recojan los distintos muros longitudinales y transversales se enlazarán de la forma más eficaz posible, disponiendo cadenas de atado si fuera necesario.
