La durabilidad de una estructura de hormigón es su capacidad para soportar, durante la vida útil para la que ha sido proyectada, las condiciones físicas y químicas a las que está expuesta, y que podrían llegar a provocar su degradación como consecuencia de efectos diferentes a las cargas y solicitaciones consideradas en el análisis estructural.

    Una estructura durable debe conseguirse con una estrategia capaz de considerar todos los posibles factores de degradación y actuar consecuentemente sobre cada una de las fases de proyecto, ejecución y uso de la estructura.

    Una estrategia correcta para la durabilidad debe tener en cuenta que en una estructura puede haber diferentes elementos estructurales sometidos a distintos tipos de ambiente.

    37.1.1 Consideración de la durabilidad en la fase de proyecto

    El proyecto de una estructura de hormigón debe incluir las medidas necesarias para que la estructura alcance la duración de la vida útil acordada, de acuerdo con las condiciones de agresividad ambiental y con el tipo de estructura. Para ello, deberá incluir una estrategia de durabilidad, acorde a los criterios establecidos en el Apartado 37.2.

    La agresividad a la que está sometida la estructura se identificará por el tipo de ambiente, de acuerdo con 8.2.1.

    En la memoria, se justificará la selección de las clases de exposición consideradas para la estructura. Así mismo, en los planos se reflejará el tipo de ambiente para el que se ha proyectado cada elemento.

    El proyecto deberá definir formas y detalles estructurales que faciliten la evacuación del agua y sean eficaces frente a los posibles mecanismos de degradación del hormigón.

    Los elementos de equipamiento, tales como apoyos, juntas, drenajes, etc., pueden tener una vida más corta que la de la propia estructura por lo que, en su caso, se estudiará la adopción de medidas de proyecto que faciliten el mantenimiento y sustitución de dichos elementos durante la fase de uso.

    37.1.2 Consideración de la durabilidad en la fase de ejecución

    La buena calidad de la ejecución de la obra y, especialmente, del proceso de curado; tienen una influencia decisiva para conseguir una estructura durable.

    Las especificaciones relativas a la durabilidad deberán cumplirse en su totalidad durante la fase de ejecución. No se permitirá compensar los efectos derivados por el incumplimiento de alguna de ellas.

    37.2 Estrategia para la durabilidad

    Para satisfacer los requisitos establecidos en el Artículo 5º será necesario seguir una estrategia que considere todos los posibles mecanismos de degradación, adoptando medidas específicas en función de la agresividad a la que se encuentre sometido cada elemento.

    La estrategia de durabilidad incluirá, al menos, los siguientes aspectos:

    37.2.2 Selección de la forma estructural

    En el proyecto se definirán los esquemas estructurales, las formas geométricas y los detalles que sean compatibles con la consecución de una adecuada durabilidad de la estructura.

    Se procurará evitar el empleo de diseños estructurales que sean especialmente sensibles frente a la acción del agua,

    Se tenderá a reducir al mínimo el contacto directo entre las superficies de hormigón y el agua (por ejemplo, mediante la disposición de goterones).

    Además, se diseñarán los detalles de proyecto necesarios para facilitar la rápida evacuación del agua, previendo los sistemas adecuados para su conducción y drenaje (imbornales, conducciones, etc.). En especial, se procurará evitar el paso de agua sobre las zonas de Juntas y sellados.

    En la medida de lo posible, se evitará la existencia de superficies sometidas a salpicaduras o encharcamiento de agua.

    Cuando la estructura presente secciones con aligeramientos u oquedades internas, se procurará disponer los sistemas necesarios para su ventilación y drenaje.

    Salvo en obras de pequeña importancia, se deberá prever, en la medida de lo posible, el acceso a todos los elementos de la estructura, estudiando la conveniencia de disponer sistemas específicos que faciliten la inspección y el mantenimiento durante la fase de servicio

    37.2.3 Prescripciones respecto a la calidad del hormigón

    Una estrategia enfocada a la durabilidad de una estructura debe conseguir una calidad adecuada del hormigón, en especial en las zonas más superficiales donde se pueden producir los procesos de deterioro

    Por un hormigón de calidad adecuada se entiende aquel que cumpla las siguientes condiciones:

    37.2.4 Recubrimientos

    El recubrimiento de hormigón es la distancia entre la superficie exterior de la armadura (incluyendo cercos y estribos) y la superficie del hormigón más cercana.

    En el caso de las armaduras pasivas o armaduras activas pretesas, se observarán los siguientes recubrimientos:

(*) El proyectista fijará el recubrimiento al objeto de que se garantice adecuadamente la protección de las armaduras frente a la acción agresiva ambiental.
(**) En el caso de clases de exposición H, F ó E, el espesor del recubrimiento no se vera afectado.

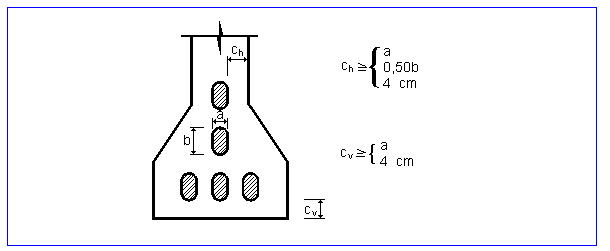

    En el caso de las armaduras postesas, los recubrimientos (figura 37.2.4.a) serán, por lo menos iguales al mayor de los límites siguientes:

    En casos particulares de atmósfera fuertemente agresiva o especiales riesgos de incendio, los recubrimientos indicados en el presente Artículo deberán ser aumentados.

    Los recubrimientos deberán garantizarse mediante la disposición de los correspondientes elementos separadores colocados en obra.

    Estos calzos o separadores deberán disponerse de acuerdo con lo dispuesto en 66.2. Deberán estar constituidos por materiales resistentes a la alcalinidad del hormigón, y no inducir corrosión de las armaduras. Deben ser al menos tan impermeables al agua como el hormigón, y ser resistentes a los ataques químicos a que se puede ver sometido este.

    Independientemente de que sean provisionales o definitivos, deberán ser de hormigón, mortero, plástico rígido o material similar y haber sido específicamente diseñados para este fin.

    Si los separadores son de hormigón, éste deberá ser, en cuanto a resistencia, permeabilidad, higroscopicidad, dilatación térmica, etc., de una calidad comparable a la del utilizado en la construcción de la pieza. Análogamente, si son de mortero, su calidad deberá ser semejante a la del mortero contenido en el hormigón de la obra.

    Cuando se utilicen separadores constituidos con material que no contenga cemento, aquellos deberán, para asegurar su buen enlace con el hormigón de la pieza, presentar orificios cuya sección total sea al menos equivalente al 25% de la superficie total del separador.

    Se prohibe el empleo de madera así como el de cualquier material residual de construcción, aunque sea ladrillo u hormigón, En el caso de que puedan quedar vistos, se prohibe asimismo el empico de materiales metálicos.

    37.2.6 Valores máximos de la abertura de fisura

    La durabilidad es, junto a consideraciones funcionales y de aspecto, uno de los criterios en los que se basa la necesidad de limitar la abertura de fisura. Los valores máximos a considerar, en función de la clase de exposición ambiental, serán los indicados en 49.2.4.

    37.2.7 Medidas especiales de protección

    En casos de especial agresividad, cuando las medidas normales de protección no se consideren suficientes, se podrá recurrir a la disposición de sistemas especiales de protección.

    Las protecciones adicionales pueden ser susceptibles de tener una vida útil incluso más pequeña que la del propio elemento estructural. En estos casos, el proyecto deberá contemplar la planificación de un mantenimiento adecuado del sistema de protección.

    37.3 Durabilidad del hormigón

    La durabilidad del hormigón es la capacidad de compararse satisfactoriamente frente a las acciones físicas o químicas agresivas y proteger adecuadamente las armaduras y demás elementos metálicos embebidos en el hormigón durante la vida de servicio de la estructura.

    La selección de las materias primas y la dosificación del hormigón deberá hacerse siempre a la vista de las características particulares de la obra o parte de la misma de que se trate, así como de la naturaleza de las acciones o ataques que sean de prever en cada caso.

    37.3.1 Requisitos de dosificación y comportamiento del hormigón

    Para conseguir una durabilidad adecuada del hormigón se deben cumplir los requisitos siguientes:

    a) requisitos generales:

    b) Requisitos adicionales:

    37 3.2 Limitaciones a los contenidos de agua y de cemento

    En función de las clases de exposición a las que vaya a estar sometido el hormigón, definido de acuerdo con 8.2.2 y 8.2.3, se deberán cumplir las especificaciones recogidas en la Tabla 37.3.2.a.

    En el caso de que el tipo de ambiente incluya una o más clases específicas de exposición, se procederá fijando, para cada parámetro, el criterio más exigente de entre los establecidos para las clases en cuestión.

    En el caso de utilización de adiciones, los contenidos de cemento no podrán ser inferiores a 200, 250 ó 275 kg/m³, según se trate de hormigón en masa, armado o pretensado.

    Una constatación experimental, de carácter indirecto, del cumplimiento de los requisitos de contenido mínimo de cemento y de relación máxima agua/cemento, se lleva a cabo comprobando la impermeabilidad al agua del hormigón, mediante el método de determinación de la profundidad de penetración de agua bajo presión, según la UNE 83309:90 EX. Su objetivo es la validación de dosificaciones, de acuerdo con lo indicado en el Artículo 85º.

    Esta comprobación se deberá realizar cuando, de acuerdo con 8.2.2, las clases generales de exposición sean lIl ó, IV, o cuando el ambiente presente cualquier clase específica de exposición.

    Un hormigón se considera suficientemente impermeable al agua si los resultados del ensayo de penetración de agua cumplen simultáneamente que:

    37.3.3 Resistencia del hormigón frente a la helada

    Cuando un hormigón esté sometido a una clase de exposición F, se deberá introducir un contenido mínimo de aire ocluido del 4,5%, determinado de acuerdo con UNE 83.315:96.

    37.3.4 Resistencia del hormigón frente al ataque por sulfatos

    En el caso particular de existencia de sulfatos, el cemento deberá poseer la característica adicional de resistencia a los sulfatos, según la UNE 80303:96, siempre que su contenido sea igual o mayor que 600 mg/l en el caso de aguas, o igual o mayor que 3000 mg/kg, en el caso de suelos.

    37.3.5 Resistencia del hormigón frente al ataque del agua de mar

    En el caso de que un elemento estructural esté sometido a un ambiente que incluya una clase general del tipo IIIb ó lIIc, el cemento a emplear deberá tener la característica adicional de resistencia al agua de mar, según la UNE 80303:96.

    37.3.6 Resistencia del hormigón frente a la erosión

    Cuando un hormigón vaya a estar sometido a una clase de exposición E, deberá procurarse la consecución de un hormigón resistente a la erosión. Para ello, se adoptarán las siguientes medidas:

    37.3.7 Resistencia frente a la reactividad álcali - árido

    Las reacciones álcali-árido se pueden producir cuando concurren simultáneamente la existencia de un ambiente húmedo, la presencia de un alto contenido de alcalinos en el hormigón y la utilización de áridos que contengan componentes reactivos.

    A los efectos del presente articulo, se consideran ambientes húmedos aquellos cuya clase general de exposición, según 8.2.2, es diferente a l ó lIb.

    Para prevenir las reacciones álcali-árido, se deben adoptar las siguientes medidas:

    En el caso de no ser posible la utilización de materias primas que cumplan las prescripciones anteriores, se deberá realizar un estudio experimental específico sobre la conveniencia de adoptar una de las siguientes medidas:

    En estos casos, puede estudiarse también la conveniencia de adoptar un método de protección adicional por impermeabilización superficial.

    37.4 Corrosión de las armaduras

    Las armaduras deberán permanecer exentas de corrosión durante todo el periodo de vida útil de la estructura. La agresividad del ambiente en relación con la corrosión de las armaduras, viene definida por las clases generales de exposición según 8.2.2.

    Para prevenir la corrosión, se deberán tener en cuenta todas las consideraciones relativas a los espesores de recubrimiento, indicadas en 37.2.4.

    Con respecto a los materiales empleados, se prohibe poner en contacto las armaduras con otros metales de muy diferente potencial galvánico.

    Asimismo, se recuerda la prohibición de emplear materiales componentes que contengan iones despasivantes, como cloruros, sulfuros y sulfatos, en proporciones superiores a las indicadas en los Artículos 27º, 28º y 29º.

    37.4.1 Corrosión de las armaduras pasivas

    Además de la limitación específica del contenido de iones cloruro para cada uno de los materiales componentes, se deberá cumplir que el contenido total de cloruros en un hormigón que contenga armaduras no activas, sea inferior a los siguientes limites:

    37.4.2 Corrosión de las armaduras activas

    En el caso de estructuras pretensadas, se prohibe el uso de cualquier sustancia que catalice la absorción del hidrógeno por el acero.

    Además de la limitación específica del contenido de iones cloruro para cada uno de los materiales componentes, el contenido total de cloruros en un hormigón pretensado no deberá superar el 0,2% del peso del cemento.

    Se prohibe la utilización de empalmes o sujeciones con otros metales distintos del acero, así como la protección catódica.

    Con carácter general, no se permitirá el uso de aceros protegidos por recubrimientos metálicos. La Dirección de Obra podrá permitir su uso cuando exista un estudio experimental que avale su comportamiento como adecuado para el caso concreto de cada obra.

    37.4.3 Protección y conservación de las armaduras activas y de los anclajes

    Se adoptarán las precauciones necesarias para evitar que las armaduras activas, durante su almacenamiento, colocación, o después de colocadas en obra, experimenten daños, especialmente entalladuras o calentamientos locales, que puedan modificar sus características o dar lugar a que se inicie un proceso de corrosión.
