Se refiere, por tanto, a las piezas cerámicas de acuerdo con UNE 6701 9-86/2R, empleadas en albañilería, generalmente de forma ortoédrica, fabricadas por moldeo, secado y cocción de una pasta arcillosa.

    No se consideran las piezas cerámicas cuya dimensión mayor sea superior a 30 centímetros.

    Los criterios específicos de recepción a aplicar en cada obra, si procede, deberá establecerlos la Dirección de Obra.

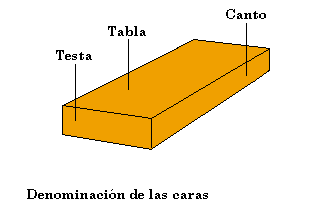

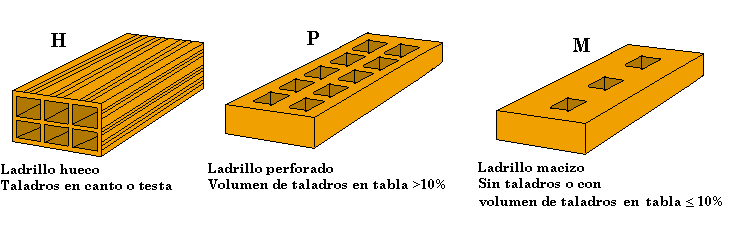

    Macizo, que se designa con la letra M. Ladrillo totalmente macizo o con taladros en tabla, de volumen no superior al 10 por 100.

    Perforado, que se designa con la letra P. Ladrillo con taladros en tabla, de volumen superior al 10 por 100.

    Hueco, que se designa con la letra H. Ladrillo con taladros en canto o testa.

    Ladrillo común, normalmente para fábricas con revestimiento, que se designa con las letras NV.

    Ladrillo visto, para fábricas sin revestimiento, que se designa con la letra V.

    Los ladrillos presentarán regularidad de dimensiones y forma que permitan la obtención de tendeles de espesor uniforme, igualdad de hiladas, paramentos regulares y asiento uniforme de las fábricas, satisfaciendo para ello las características que se especifican a continuación.

    4.1.1 - Características dimensionales

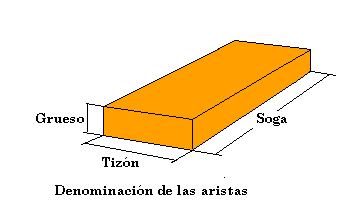

    El fabricante indicará las dimensiones nominales de los ladrillos en centímetros definidas por las de sus aristas: soga, tizón y grueso. Sobre estos valores se admiten las siguientes tolerancias:

    Tolerancia sobre el valor nominal es la diferencia entre el valor nominal de las aristas de ladrillo y el valor medio de esa dimensión en la muestra, determinado según 7.1.

    Tolerancia de la dispersión de las dimensiones es el valor absoluto máximo de la diferencia entre el valor medio de una dimensión del ladrillo en la muestra y cada valor de la misma, determinado según 7.1.

    En los ladrillos macizos el volumen de las perforaciones no será superior al 10 por 100 del volumen de la pieza y cada perforación tendrá una sección no superior a 2,5 centímetros cuadrados.

    En los ladrillos perforados se habrán de cumplir las siguientes condiciones:

    Tendrán, al menos, tres perforaciones. El volumen total de las perforaciones será superior al 10 por 100.

    En los ladrillos huecos, ninguna perforación tendrá una superficie mayor de 16 centímetros cuadrados.

    Planeidad de las caras.

    Las flechas admisibles en aristas y diagonales de las caras, en función de su longitud, serán las siguientes:

    Espesor de pared.

    El espesor mínimo de las paredes de los ladrillos deberá ser el siguiente:

    Para asegurar la resistencia mecánica, durabilidad y aspecto de las fábricas, los ladrillos satisfarán las siguientes características:

    Masa.

    La masa de los ladrillos perforados desecados será, como mínimo la siguiente:

    Cuando el grueso nominal del ladrillo no coincida con los indicados en la tabla se tomará el valor más próximo.

    Resistencia a compresión: La resistencia a compresión de los ladrillos macizos operforados no deberá ser inferior a 100 kp/cm² (98,1 daN/cm²) y estará garantizada por el fabricante expresándose en múltiplos de 25 a partir de dichos mínimos. Se determinará según 7.2.

    La resistencia a compresión de los ladrillos huecos, cuan de vayan a utilizar para fábricas resistentes, no será inferior a 50 kp/cm² (49,05 daN/cm²), determinada según 7.2.

    Heladicidad: Los ladrillos de la clase V deberán obtener la clasificación de «no heladizo», determinado según 7.2.

    Los ladrillos de la clase NV no precisan este requisito.

    Eflorescencias: Los ladrillos de la clase V deberán obtener la clasificación de «no eflorescido» o de «ligeramente eflorescido», según apartado7.2. Los ladrillos de la clase NV no precisan este requisito.

    Succión: El pliego de condiciones técnicas particulares podrá fijar el límite de succión de agua de los ladrillos. En ningún caso deberá ser superior a 0,45 g/cm² por minuto.

    Coloración: Los ladrillos de la clase V tendrán una coloración uniforme, aunque podrán presentar variaciones en tonos e intensidad siempre que se mantenga una entonación homogénea a lo largo de todo el suministro de la obra.

    Los ladrillos de la clase V coloreados superficialmente se someterán a un ensayo de cocción en horno eléctrico a 600 ºC durante dos horas, no debiendo sufrir las superficies de las caras coloreados variaciones de color ni de aspecto.

    Los ladrillos no presentarán defectos que deterioren el aspecto de las fábricas y de modo que se asegure su durabilidad. Para ello cumplirán las siguientes limitaciones:

    Fisuras: Tomando seis unidades de la muestra no se admitirá más de una pieza fisurada.

    Exfoliaciones: Ningún ladrillo de la muestra presentará síntomas de exfoliación.

    Desconchados por caliche: Tomando seis unidades de la muestra no se admitirá más de una pieza que tenga un desconchado por caliche en sus caras no perforados y, en ningún caso, que el desconchado tenga una dimensión superior a 15 milímetros.

    Los ladrillos a que hace referencia este pliego se suministrarán en obra preferentemente empaquetados.

    Los paquetes no deben ser totalmente herméticos, para permitir la absorción de la humedad ambiente.

    En el albarán y, en su caso, en el empaquetado, deberán figurar, como mínimo, los siguientes datos:

    Fabricante y, en su caso, marca comercial.

    Tipo y clase de ladrillo, designado según lo establecido en los apartados 2 y3.

    Resistencia a la compresión en kp/cm², según lo establecido en 4.2.

    Dimensiones nominales (soga, tizón y grueso) en centímetros.

    Además deberá figurar el sello INCE cuando el material correspondiente lo tenga concedido.

    A efectos de este pliego se entiende por partida el conjunto de ladrillos de la misma designación y procedencia, recibidos en obra en una misma unidad de transporte.

    Cuando en la obra se reciben en el mismo día varias unidades de transporte con ladrillos de la misma designación y procedencia, puede considerarse que el conjunto constituye la partida.

    6.2 - Definición de la muestra

    Se entiende por muestra el número de ladrillos extraídos al azar de una partida y sobre la cual se realizan los ensayos de control de recepción.

    El tamaño de la muestra será de 24 unidades.

    6.3 - Toma y conservación de la muestra

    La extracción de la muestra se realizará por la Dirección de la Obra o persona en quien delegue, teniendo derecho a presenciarla un representante del suministrador.

    Las muestras se empaquetarán de modo que puedan almacenarse con facilidad y con garantía de que no puedan ser alteradas. Cada muestra llevará una etiqueta que permita su identificación, debiendo figurar en ellas, como mínimo, los siguientes datos:

    La muestra que deba conservarse en obra se almacenará en un local cerrado.

    6.4 - Ensayos previos

    El suministrador entregará a la Dirección de Obra, con suficiente antelación al comienzo del suministro, dos muestras tomadas al azar en fábrica. Una de ellas se remitirá al laboratorio aceptado por dicha Dirección, para la realización de los ensayos especificados en el presente pliego y, en su caso, en el pliego de prescripciones técnicas particulares. La otra muestra, llamada de contraste, permanecerá en la obra hasta transcurrido un mínimo de un mes desde la finalización de las obras de fábrica de ladrillo correspondientes, para servir de comparación a las sucesivas partidas.

    La Dirección de obra podrá sustituir la realización de ensayos previos, por la presentación de certificados de ensayos realizados por un laboratorio ajeno a la fábrica, en los que conste expresamente que la toma de muestras la ha efectuado el laboratorio, así como la fecha de la toma. Estos certificados sólo tendrán una validez de seis meses, a partir de la fecha de la toma de muestra. En este caso se extraerá solamente la muestra de contraste.

    6.5 - Ensayos de control

    A la llegada del material a obra, la Dirección comprobará que:

    Si estas comprobaciones son satisfactorias, la Dirección de Obra puede aceptar la partida u ordenar ensayos de control. En caso contrario, la Dirección puede rechazar directamente la partida.

    Si por aplicación de instrucciones de carácter general, del pliego de prescripciones técnicas particulares o por indicación de la Dirección de Obra fuese preciso comprobar las características de los ladrillos, se tomarán dos muestras, según lo especificado en 6.2 y 6.3. Una servirá para la realización de ensayos, la otra se conservará en obra para posibles ensayos de comprobación hasta la aceptación definitiva de la partida.

    Cuando no sea preciso ensayos de laboratorio podrá la Dirección de Obra ordenar la conservación de muestras hasta un mes después de la ejecución de las fábricas correspondientes.

    6.6 - Recepción de productos con sello INCE o procedentes de países de la CEE.

    Cuando los ladrillos suministrados estén amparados por el sello INCE, la Dirección de Obra podrá simplificar la recepción, hasta llegar a reducir la misma a la comprobación, a la llegada del material a obra, señalada en el apartado 6.5.

    Asimismo, los productos procedentes de los Estados miembros de la CEE fabricados con especificaciones técnicas nacionales que garanticen objetivos de seguridad equivalentes a los proporcionados por este pliego y vengan avalados por certificados de controles o ensayos realizados por laboratorios oficialmente reconocidos en los Estados miembros de origen, la Dirección de Obra podrá simplificar la recepción hasta llegar a reducir la misma a la comprobación, a la llegada del material en obra, señalada en el apartado 6.5.

    7.1 - Características dimensionales y de forma

    Las características dimensionales y de forma se determinarán según la Norma UNE 67030-85 «Ladrillos de arcilla cocida. Medición de las dimensiones y comprobación de la forma», sobre seis piezas tomadas al azar de la muestra. El espesor de pared y las perforaciones se medirán de forma análoga.

    7.2 - Características físicas

donde:

    Heladicidad: La calificación de heladizo o no heladizo se establecerá de acuerdo con el resultado del ensayo según la Norma UNE67028-84 «Ladrillos de arcilla cocida. Ensayo de heladicidad», sobre 12 ladrillos tomados al azar de la muestra.

    Eflorescencias: El ensayo de eflorescencia se realizará según la Norma UNE67029-85 «Ladrillos de arcilla cocida. Ensayo de eflorescencia».

    Succión: La succión de agua se determinará, según lo establecido en la Norma UNE 67031-85 «Ladrillos de arcilla cocida. Ensayo de succión».

    Masa: La masa se determinará sobre seis ladrillos tomados al azar de la muestra, con una precisión de un gramo y desecando previamente las piezas a una temperatura comprendida entre 100 ºC y 110 ºC hasta masa constante. Se tomará como resultado el valor medio de las seis determinaciones.
