MINISTERIO DE INDUSTRIA Y ENERGÍA

INSTALACIONES INTERIORES DE VIVIENDAS.
Ejecución de las instalaciones

INSTRUCCIÓN MIE BT-024

ÍNDICE

1. EJECUCIÓN DE LAS INSTALACIONES.
     1.1 Sistemas de instalación.
     1.2 Condiciones.
     1.3 Conductores aislados instalados directamente bajo enlucido.
2. INSTALACIONES EN CUARTOS DE BAÑO O ASEO.
3. CIRCUITOS DERIVADOS. PROTECCIÓN CONTRA SOBREINTENSIDADES.



   1. EJECUCIÓN DE LAS INSTALACIONES.

   1.1 Sistemas de instalación.

   Las instalaciones se realizarán mediante alguno de los siguientes sistemas:

         - Conductores aislados bajo tubo, empotrado o en un montaje superficial.

         - Conductores aislados bajo molduras o rodapiés.

         - Conductores aislados en el interior de huecos de la construcción.

        - Conductores aislados instalados directamente bajo enlucido. Este sistema sólo está autorizado en viviendas de grado de electrificación mínima y con sujeción a lo dispuesto en el apartado 1.3 de esta Instrucción.

   1.2 Condiciones

   En la ejecución de las instalaciones deberá tenerse en cuenta:

         - El cuadro de distribución se situará en lugar fácilmente accesible y de uso general, y su emplazamiento no podrá, en consecuencia, corresponder a cuartos de baño, retretes, dormitorios, etc. Este cuadro estará realizado con materias no inflamables.

         - Las canalizaciones admitirán, como dos conductores activos de igual sección, uno de ellos identificado como conductor neutro y, eventualmente, un conductor de protección cuando sea necesario.

         - La conexión de los interruptores unipolares se realizará sobre el conductor de fase o en caso de circuitos con dos fases, sobre el conductor no identificado como conductor neutro.

         - No se utilizará un mismo conductor neutro para varios circuitos.

         - Todo conductor debe poder seccionarse en cualquier punto de la instalación en que derive, utilizando un dispositivo apropiado, tal como un borne de conexión, de forma que permita la separación completa de cada circuito derivado del resto de la instalación.

         - Las tomas de corriente en una misma habitación deben estar conectadas a la misma fase. Cuando resulte impracticable cumplimentar esta disposición, las tomas de corriente que se conecten a la misma fase deben estar agrupadas y se establecerá una separación entre tomas de corriente conectadas a fases distintas, de por lo menos 1,5 metros.

         - Las cubiertas, tapas o envolturas, manivelas y pulsadores de maniobra de los aparatos instalados en cocinas, cuartos de baño, secaderos y, en general, en los locales húmedos o mojados, así como en aquellos en que las paredes y suelos sean conductores, serán de material aislante.

         - Los aparatos para instalación saliente, deben fijarse a las paredes sobre una base aislante. No obstante, los aparatos que, por construcción, dispongan de una base o dispositivo equivalente, pueden fijarse directamente a las paredes aisladas interiormente.

         - La instalación de aparatos empotrados se realizará utilizando cajas especiales para su empotramiento. Cuando estas cajas sean metálicas estarán aisladas interiormente.

         - La instalación de aparatos en marcos metálicos podrá realizarse siempre que los aparatos utilizados estén concebidos de forma que no permitan la posible puesta bajo tensión del marco metálico.

        - La utilización de aparatos empotrados en bastidores o tabiques de madera u otro material aislante, no exige la instalación de cajas especiales para su empotramiento, pero el hueco reservado al mismo deberá permitir alojar los conductores con toda holgura.

   1.3 Conductores aislados instalados directamente bajo enlucido

   Este sistema de instalación queda limitado de acuerdo con lo indicado en la Instrucción MI BT 018, a las instalaciones para viviendas con grado de electrificación mínima.



   2. INSTALACIONES EN CUARTOS DE BAÑO O ASEO

   Para las instalaciones en cuartos de baño o aseo, se tendrán en cuenta los siguientes volúmenes y prescripciones para cada uno de ellos:

         - Volumen de prohibición. - Es el volumen limitado por planos verticales tangentes a los bordes exteriores e la bañera, baño-aseo o ducha, y los horizontales constituidos por el suelo y por un plano situado a 2,25 metros por encima del fondo de aquéllos o por encima del suelo, en el caso de que estos aparatos estuviesen empotrados en el mismo.

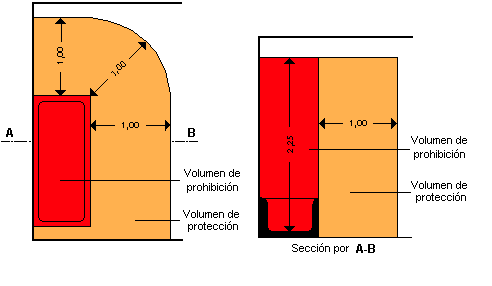

        - Volumen de protección. - Es el comprendido entre los mismos planos horizontales señalados para el volumen de prohibición y otros verticales situados a 1,00 metro de los del citado volumen. La figura 1 señala estos volúmenes.

Figura 1

   En el volumen de prohibición no se instalarán interruptores, tomas de corriente ni aparatos de iluminación. Se admiten por encima de este volumen, contactores de mando de sonería accionados por un cordón o cadena de material aislante no higroscópico.

   En el volumen de protección no se instalarán interruptores, pero podrán instalarse tomas de corriente de seguridad. Podrán instalarse aparatos de alumbrado de instalación fija, preferentemente de Clase II de aislamiento, o en su defecto, no presentarán ninguna parte metálica accesible y en los portalámparas no se podrán establecer contactos fortuitos con partes activas al poner o quitar las lámparas. En estos aparatos de alumbrado no se podrán disponer interruptores ni tomas de corriente, a menos que estas últimas sean de seguridad.

   No obstante, se admite en el volumen de protección la instalación de radiadores eléctricos de calefacción con elementos de caldeo protegidos, siempre que su instalación sea fija, estén conectados a tierra y se haya establecido una protección exclusiva para estos radiadores a base de interruptores diferenciales de alta sensibilidad. El interruptor de maniobra de estos radiadores estará situado fuera del volumen de protección.

   Tanto en el interior de los volúmenes de prohibición como de protección, las canalizaciones se realizarán exclusivamente a base de conductores aislados colocados bajo tubos aislantes, admitiéndose para estos tanto el montaje empotrado como el superficial.

   El calentador de agua deberá instalarse, a ser posible, fuera del volumen de prohibición, con objeto de evitar las proyecciones de agua al interior del aparato. Sobre el mismo calentador, o en sus proximidades, deberá colocarse un cartel de advertencia que señale la necesidad de cortar la corriente antes de abrir la caja de conexiones del calentador, así como de no restablecerla hasta que esta caja esté nuevamente cerrada.

   Fuera del volumen de protección podrán instalarse interruptores, tomas de corriente y aparatos de alumbrado. Las tomas de corriente estarán provistas de un contacto de puesta a tierra, a menos que sean tomas de seguridad. Los aparatos de alumbrado no podrán ser colocados suspendidos de conductores, ni podrán utilizarse portalámparas ni soportes metálicos para éstos. En el calentador eléctrico de agua deberá colocarse el mismo cartel de advertencia señalado anteriormente.

   Se realizará una conexión equipotencial entre las canalizaciones metálicas existentes (agua fría, caliente, desagüe, calefacción, gas, etc.) y las masas de los aparatos sanitarios metálicos y todos los demás elementos conductores accesibles, tales como marcos metálicos de puertas, radiadores, etc. El conductor que asegure esta conexión debe estar preferentemente soldado a las canalizaciones o a los otros elementos conductores o, si no, fijado solidariamente a los mismos por collares u otro tipo de sujeción, a base de metales no férreos, estableciendo los contactos sobre partes metálicas sin pintura. Los conductores de protección de puesta a tierra, cuando existan, y de conexión equipotencial deben estar conectados entre sí. La sección mínima de este último estará de acuerdo con lo dispuesto en la Instrucción MI BT 017 para los conductores de protección.



   3.CIRCUITOS DERIVADOS, PROTECCIÓN CONTRA SOBREINTENSIDADES

   Para establecer esta protección se seguirá lo dispuesto en la Instrucción MI BT 020, debiendo tener en cuenta que el interruptor automático o cortocircuito fusible deberá instalarse sobre el conductor de fase, cuando se trate de alimentación entre fase y neutro, o sobre el conductor no identificado como neutro, cuando se trate de alimentación entre fases.

   Puede exceptuarse la protección contra sobreintensidades para las derivaciones que, aun teniendo su origen en una línea de mayor sección, no alimenten más que a un solo interruptor o toma de corriente con fusibles incorporados. La intensidad nominal de este fusible será, como máximo, igual al valor de la intensidad máxima admisible de servicio del conductor derivado, fijado para cada sistema de instalación en la Instrucción MI BT 017.
