MINISTERIO DE INDUSTRIA Y ENERGÍA |
INSTALACIONES EN LOCALES DE CARACTERÍSTICAS ESPECIALES |
INSTRUCCIÓN MIE BT-027 |
ÍNDICE
1. INSTALACIONES EN LOCALES HÚMEDOS.
1.1 Canalizaciones.
1.2 Conductores desnudos.
1.3 Conductores aislados.
1.4 Tubos.
1.5 Aparamenta.
1.6 Receptores y aparatos portátiles de alumbrado.
1.7 Elementos conductores.
2. INSTALACIONES EN LOCALES MOJADOS.
2.1 Canalizaciones.
2.2 Tubos.
2.3 Aparatos de mando, protección y tomas de corriente.
2.4 Dispositivos de protección.
2.5 Aparatos móviles o portátiles.
2.6 Receptores de alumbrado.
3. INSTALACIONES EN LOCALES CON RIESGO DE CORROSIÓN.
4. INSTALACIONES EN LOCALES POLVORIENTOS SIN RIESGO DE INCENDIO O EXPLOSIÓN.
5. INSTALACIONES EN LOCALES A TEMPERATURA ELEVADA.
6. INSTALACIONES EN LOCALES A MUY BAJA TEMPERATURA.
7. INSTALACIONES EN LOCALES EN QUE EXISTAN BATERÍAS DE ACUMULADORES.
8. INSTALACIONES EN LOCALES AFECTOS A UN SERVICIO ELÉCTRICO.
9. INSTALACIONES EN ESTACIONES DE SERVICIO, GARAJES Y TALLERES DE REPARACIÓN DE VEHÍCULOS.
10. INSTALACIONES EN OTROS LOCALES DE CARACTERÍSTICAS ESPECIALES.
1. INSTALACIONES EN LOCALES HÚMEDOS
Locales o emplazamientos húmedos son aquellos cuyas condiciones ambientales se manifiestan momentánea o permanentemente bajo la forma de condensación en el techo y paredes, manchas salinas o moho aun cuando no aparezcan gotas, ni el techo o paredes estén impregnados de agua.
En estos locales o emplazamientos el material eléctrico, cuando no se utilicen pequeñas tensiones de seguridad, cumplirá con las siguientes condiciones:
1.1 Canalizaciones
Las canalizaciones podrán estar constituidas por:
- Conductores flexibles, aislados, de 440 voltios de tensión nominal, como mínimo, colocados sobre aisladores.
- Conductores rígidos aislados, de 750 voltios de tensión nominal, como mínimo, bajo tubos protectores.
- Conductores rígidos aislados armados, de 1.000 voltios de tensión nominal, como mínimo, fijados directamente sobre las paredes o colocados en el interior de huecos de la construcción.
Los conductores destinados a la conexión de aparatos receptores, podrán ser rígidos de 750 voltios o flexibles de 440 voltios de tensión nominal como mínimo.
Las canalizaciones serán estancas, utilizándose, para terminales, empalmes y conexiones de las mismas, sistemas o dispositivos que presenten el grado de protección correspondiente a la caída vertical de gotas de agua.
1.2 Conductores desnudos
Solamente en casos excepcionales, y por razones justificadas ante la Delegación Provincial correspondiente del Ministerio de Industria, podrán utilizarse canalizaciones constituidas por conductores desnudos sobre aisladores. En este caso, la distancia más próxima de los conductores a la pared será, como mínimo, de 10 centímetros.
1.3 Conductores aislados
Los conductores aislados colocados sobre aisladores se dispondrán a una distancia mínima de 5 centímetros de las paredes y la separación entre conductores será de 3 centímetros, como mínimo.
El material utilizado para la sujeción de los conductores aislados fijados directamente sobre las paredes será hidrófugo, preferentemente aislante o estará protegido contra la corrosión.
1.4 Tubos
Los tubos serán preferentemente aislantes y, en caso de ser metálicos, deberán estar protegidos contra la corrosión. Cuando estos últimos se instalen en montaje superficial, se colocarán a una distancia de las paredes de 0,5 centímetros como mínimo.
1.5 Aparamenta
Las cajas de conexión, interruptores, tomas de corriente y, en general, toda la aparamenta utilizada, deberá presentar el grado de protección correspondiente a la caída vertical de gotas de agua. Sus cubiertas y las partes accesibles de los órganos de accionamiento no serán metálicos.
1.6 Receptores y aparatos portátiles de alumbrado
Los receptores de alumbrado tendrán sus piezas metálicas bajo tensión, protegidas contra la caída vertical de agua. Los portalámparas, pantallas y rejillas, deberán ser de material aislante.
Los aparatos de alumbrado portátiles serán de la Clase II, según la Instrucción MI BT 031.
1.7 Elementos conductores
Todo elemento conductor no aislado de tierra y accesible simultáneamente a elementos metálicos de la instalación o a los receptores, se unirá a las masas de éstos mediante una conexión equipotencial, unida a su vez al conductor de protección, cuando exista.
2. INSTALACIONES EN LOCALES MOJADOS
Locales o emplazamientos mojados son aquellos en que los suelos, techos y paredes estén o puedan estar impregnados de humedad y donde se vean aparecer, aunque sólo sea temporalmente, lodo o gotas gruesas de agua debido a la condensación o bien estar cubiertos de vaho durante largos periodos.
Se considerarán como locales o emplazamientos mojados los establecimientos de baños, los cuartos de duchas o para uso colectivo, los lavaderos públicos, las cámaras frigoríficas, las fábricas de apresto, tintorerías, etc., así como las instalaciones a la intemperie.
En estos locales o emplazamientos se cumplirán, además de las condiciones 1.1, 1.2, 1.3 y 1.7, establecidas para los locales húmedos, las siguientes:
2.1 Canalizaciones
Las canalizaciones serán estancas, utilizándose para terminales, empalmes y conexiones de las mismas, sistemas y dispositivos que presenten el grado de protección correspondiente a las proyecciones de agua.
2.2 Tubos
Si se emplean tubos para alojamiento de los conductores, éstos serán estancos, preferentemente aislantes, y, en caso de ser metálicos, deberán estar protegidos contra la corrosión. Se colocarán en montaje superficial y los tubos metálicos se dispondrán, como mínimo, a 2 centímetros de las paredes.
2.3 Aparatos de mando, protección y tomas de corriente
Se recomienda instalar los aparatos de mando y protección y tomas de corriente, fuera de estos locales. Cuando no se pueda cumplir esta recomendación, los citados aparatos serán del tipo protegido contra las proyecciones de agua, o bien se instalarán en el interior de cajas que les proporcionen una protección equivalente.
2.4 Dispositivos de protección
De acuerdo con lo establecido en la Instrucción MI BT 020, se instalará en cualquier caso, un dispositivo de protección en el origen de cada circuito derivado de otro que penetre en el local mojado.
2.5 Aparatos móviles o portátiles
Queda prohibido en estos locales la utilización de aparatos móviles o portátiles, excepto cuando se utilice como sistema de protección la separación de circuitos o el empleo de pequeñas tensiones de seguridad, según la Instrucción MI BT 021.
2.6 Receptores de alumbrado
Los receptores de alumbrado tendrán sus piezas metálicas bajo tensión, protegidas contra las proyecciones de agua, la cubierta de los portalámparas será en su totalidad de materia aislante hidrófuga, salvo cuando se instalen en el interior de cubiertas estancas destinadas a los receptores de alumbrado, lo que deberá hacerse siempre que éstas se coloquen en un lugar fácilmente accesible.
3. INSTALACIONES EN LOCALES CON RIESGO DE CORROSIÓN
Locales o emplazamientos con riesgo de corrosión son aquellos en los que existen gases o vapores que puedan atacar a los materiales eléctricos utilizados en la instalación.
Se considerarán como locales con riesgo de corrosión: las fábricas de productos químicos, depósitos de éstos, etc.
En estos locales o emplazamientos se cumplirán las prescripciones señaladas para las instalaciones en locales mojados, debiendo protegerse, además, la parte exterior de los aparatos y canalizaciones con un revestimiento inalterable a la acción de dichos gases o vapores.
4. INSTALACIONES EN LOCALES POLVORIENTOS SIN RIESGO DE INCENDIO O EXPLOSIÓN
Los locales o emplazamientos polvorientos son aquellos en que los equipos eléctricos están expuestos al contacto con el polvo en cantidad suficiente como para producir su deterioro o un defecto de aislamiento.
En estos locales o emplazamientos se cumplirán las siguientes condiciones:
- Queda prohibido el uso de conductores desnudos.
- Todo el material eléctrico utilizado deberá presentar el grado de protección que su emplazamiento exija.
- Los electromotores y otros aparatos que necesiten ventilación lo harán con aire tomado del exterior que esté exento de polvo o bien convenientemente filtrado.
5. INSTALACIONES EN LOCALES A TEMPERATURA ELEVADA
Locales o emplazamientos a temperatura elevada son aquellos donde la temperatura del aire ambiente es susceptible de sobrepasar frecuentemente los 40 grados centígrados, o bien se mantiene permanentemente por encima de los 35 grados centígrados.
En estos locales o emplazamientos se cumplirán las siguientes condiciones:
- Los conductores aislados con materias plásticas o elastómeras podrán utilizarse para una temperatura ambiente de hasta 50 grados centígrados aplicando el factor de reducción, para los valores de la intensidad máxima admisible, señalados en la Instrucción MI BT 017.
Para temperaturas ambientes superiores a 50 grados centígrados se utilizarán conductores especiales con un aislamiento que presente una mayor estabilidad térmica.
- En estos locales son admisibles las canalizaciones con conductores desnudos sobre aisladores, especialmente en los casos en que sea de temer la no conservación del aislamiento de los conductores.
- Los aparatos utilizados deberán poder soportar los esfuerzos resultantes a que se verán sometidos debido a las condiciones ambientales. Su temperatura de funcionamiento a plena carga no deberá sobrepasar el valor máximo fijado en la especificación del material.
6. INSTALACIONES EN LOCALES A MUY BAJA TEMPERATURA
Locales o emplazamientos a muy baja temperatura son aquellos donde puedan presentarse y mantenerse temperaturas ambientales inferiores a -20 grados centígrados.
Se considerarán como locales a temperatura muy baja las cámaras de congelación de las plantas frigoríficas.
En estos locales o emplazamientos se cumplirán las siguientes condiciones:
- El aislamiento y demás elementos de protección del material eléctrico utilizado, deberá ser tal que no sufra deterioro alguno a la temperatura de utilización.
- Los aparatos eléctricos deberán poder soportar los esfuerzos resultantes a que se verán sometidos debido a las condiciones ambientales.
7. INSTALACIONES EN LOCALES EN QUE EXISTAN BATERÍAS DE ACUMULADORES
Los locales en que deban disponerse baterías de acumuladores con posibilidad de desprendimiento de gases, se considerarán como locales o emplazamientos con riesgo de corrosión, debiendo cumplir, además de las prescripciones señaladas para estos locales, las siguientes:
- El equipo eléctrico utilizado estará protegido contra los efectos de vapores y gases desprendidos por el electrolito.
- Los locales deberán estar provistos de una ventilación natural o artificial que garantice una renovación perfecta y rápida del aire. Los vapores evacuados no deben penetrar en locales contiguos.
- La iluminación artificial se realizará únicamente mediante lámparas eléctricas de incandescencia o de descarga.
- Las luminarias serán de material apropiado para soportar el ambiente corrosivo. Impedirán que los gases penetren en su interior.
- Los acumuladores que no aseguren por sí mismos y permanentemente un aislamiento suficiente entre partes bajo tensión y tierra, deberán ser instalados con un aislamiento suplementario. Este aislamiento no será afectado por la humedad.
- Los acumuladores estarán dispuestos de manera que pueda realizarse fácilmente la sustitución y el mantenimiento de cada elemento. Los pasillos de servicio tendrán una anchura mínima de 0,75 metros.
- Si la tensión de servicio es superior a 250 voltios con relación a tierra, el suelo de los pasillos de servicio será eléctricamente aislante.
- Las piezas desnudas bajo tensión, cuando entre éstas existan tensiones superiores a 250 voltios, deberán instalarse de manera que sea imposible tocarlas simultánea e inadvertidamente.
8. INSTALACIONES EN LOCALES AFECTOS A UN SERVICIO ELÉCTRICO
Locales o emplazamientos afectos a un servicio eléctrico son aquellos que se destinan a la explotación de instalaciones eléctricas y, en general, sólo tienen acceso a los mismos personas cualificadas para ello.
Se considerarán como locales o emplazamientos afectos a un servicio eléctrico: los laboratorios de ensayos, las salas de mando y distribución instaladas en locales independientes de las salas de máquinas de centrales, centros de transformación, etc.
En estos locales se cumplirán las siguientes condiciones:
- Estarán obligatoriamente cerrados con llave cuando no haya en ellos personal de servicio.
- El acceso a estos locales deberá tener al menos una altura libre de 1,90 metros y una anchura mínima de 0,65 metros. Las puertas se abrirán hacia el exterior.
- Si la instalación contiene instrumentos de medida que deban ser observados o aparatos que haya que manipular constante o habitualmente, tendrá un pasillo de servicio de anchura mínima de 1,10 metros. No obstante, ciertas partes del local o de la instalación que no estén bajo tensión podrán sobresalir en el pasillo de servicio, siempre que su anchura no quede reducida en esos lugares a menos de 0,80 metros. Cuando existan a los lados del pasillo de servicio piezas desnudas bajo tensión, no protegidas, aparatos a manipular o instrumentos a observar, la distancia entre materiales eléctricos instalados enfrente unos de otros, será, como mínimo, de 1,30 metros.
- El pasillo de servicio tendrá una altura libre de 1,90 metros como mínimo. Si existen en su parte superior piezas no protegidas bajo tensión, la altura libre hasta esas piezas no será inferior a 2,30 metros.
- Sólo se permitirá colocar en el pasillo de servicio los objetos necesarios para el empleo de aparatos instalados.
- Los locales que tengan personal de servicio permanente, estarán dotados de un alumbrado de seguridad.
9. INSTALACIONES EN ESTACIONES DE SERVICIO, GARAJES Y TALLERES DE REPARACIÓN DE VEHÍCULOS
Se considerarán como estaciones de servicio, los locales o emplazamientos donde se efectúan trasvases de gasolina, otros líquidos volátiles inflamables o gases licuados inflamables, a vehículos automóviles.
Como garajes se consideran aquellos locales en que puedan estar almacenados más de tres vehículos al mismo tiempo.
Como talleres de reparación de vehículos se consideran los locales utilizados para la reparación y servicio de vehículos automóviles, sean éstos de pasajeros, camiones, tractores, etc., y para los cuales se empleen como combustible líquidos o gases volátiles e inflamables.
a) Para las instalaciones eléctricas de los locales anteriormente citados, se tendrán en cuenta los volúmenes peligrosos que a continuación se señalan:

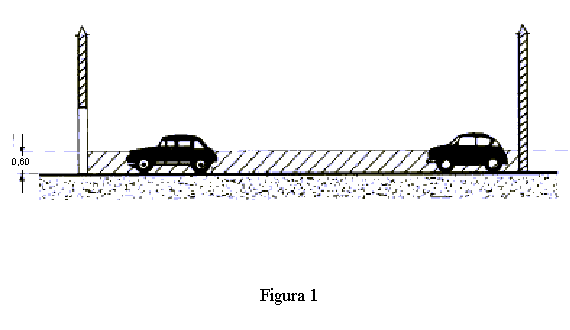

- En relación con suelos que estén a nivel de la calle o por encima de ésta, el volumen peligroso será el comprendido entre el suelo y un plano situado a 0,60 metros sobre el mismo.

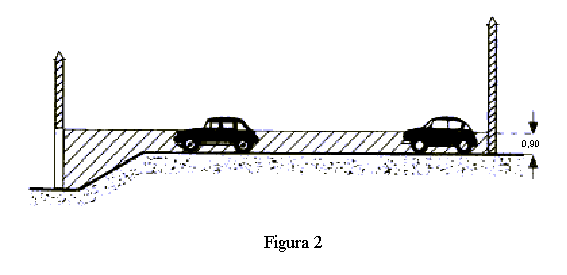

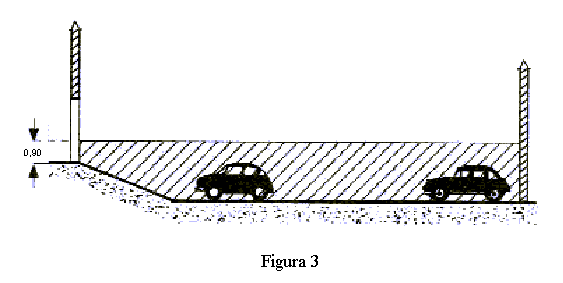

- En relación con suelos situados por debajo del nivel de la calle, el volumen peligroso será el comprendido entre el suelo y un plano situado a 0,60 metros por encima de la parte más baja de las puertas exteriores o de otras aberturas para ventilación que den al exterior por encima del suelo. Cuando a juicio de la Delegación Provincial correspondiente del Ministerio de Industria, la ventilación de estos locales esté suficientemente asegurada, podrá considerarse únicamente como volumen peligroso el limitado por un plano situado a 0,60 metros del suelo del local.
Las figuras 1, 2, 3 y 4 señalan los valores peligrosos en diferentes casos.
- Todo foso o depresión bajo el nivel del suelo se considerará como volumen peligroso.
- No se considerarán como volúmenes peligrosos los adyacentes a los volúmenes anteriormente citados en los que no sea probable la liberación de los combustibles inflamables y siempre que sus suelos estén sobre los de aquellos a 0,60 metros, como mínimo, o estén separados de los mismos por tabiques o brocales estancos de altura igual o mayor de 0,60 metros.
b) Las instalaciones y equipos destinados a estos locales cumplirán las siguientes prescripciones:
- Los volúmenes peligrosos serán considerados como locales con riesgo de Clase Y, División 1 y, en consecuencia, las instalaciones y equipos destinados a estos volúmenes deberán cumplir las prescripciones señaladas en la Instrucción MI BT 026 para estos locales.
- No se dispondrá dentro de los volúmenes peligrosos ninguna instalación destinada a la carga de baterías.
- Las canalizaciones situadas por encima de los volúmenes peligrosos podrán realizarse mediante conductores aislados bajo tubos rígidos blindados en montaje superficial o bien bajo tubos de otras características en montaje empotrado. Igualmente podrán establecerse las canalizaciones con conductores aislados armados, directamente sobre las paredes o no armados, en huecos de la construcción, cuando estos huecos presenten suficiente resistencia mecánica.
- Se colocarán cierres herméticos en las canalizaciones que atraviesen los límites verticales u horizontales de los volúmenes definidos como peligrosos. Las canalizaciones empotradas o enterradas en el suelo se considerarán incluidas en el volumen peligroso cuando alguna parte de las mismas penetre o atraviese dicho volumen.
- Las tomas de corriente e interruptores se colocarán a una altura mínima de 1,50 metros sobre el suelo a no ser que presenten una cubierta especialmente resistente a las acciones mecánica.
Estos locales pueden presentar también, total o parcialmente, las características de un local húmedo o mojado y, en tal caso, deberán satisfacer igualmente lo señalado para las instalaciones eléctricas en éstos.
10. INSTALACIONES EN OTROS LOCALES DE CARACTERÍSTICAS ESPECIALES
Cuando en los locales o emplazamientos donde se tenga que establecer instalaciones eléctricas concurran circunstancias especiales no especificadas en estas Instrucciones, y que puedan originar peligro para las personas o cosas, dichas instalaciones reunirán las condiciones de seguridad que estime pertinente la Delegación Provincial correspondiente del Ministerio de Industria.
